- 柱塞泵
-
-
柱塞泵V15～70(臺制)
產品型號：V15,V18,V23,V25,V38,V42,V50,V70
變量柱塞泵V系列廣泛應用于各種場所。由多種控制方式整合，能形成系統。功率損失小，減低油溫上升，可選配較小型油箱。廣泛應用于工具機,機床,鍛壓朔膠成型機。
- 產品介紹
- 規格參數

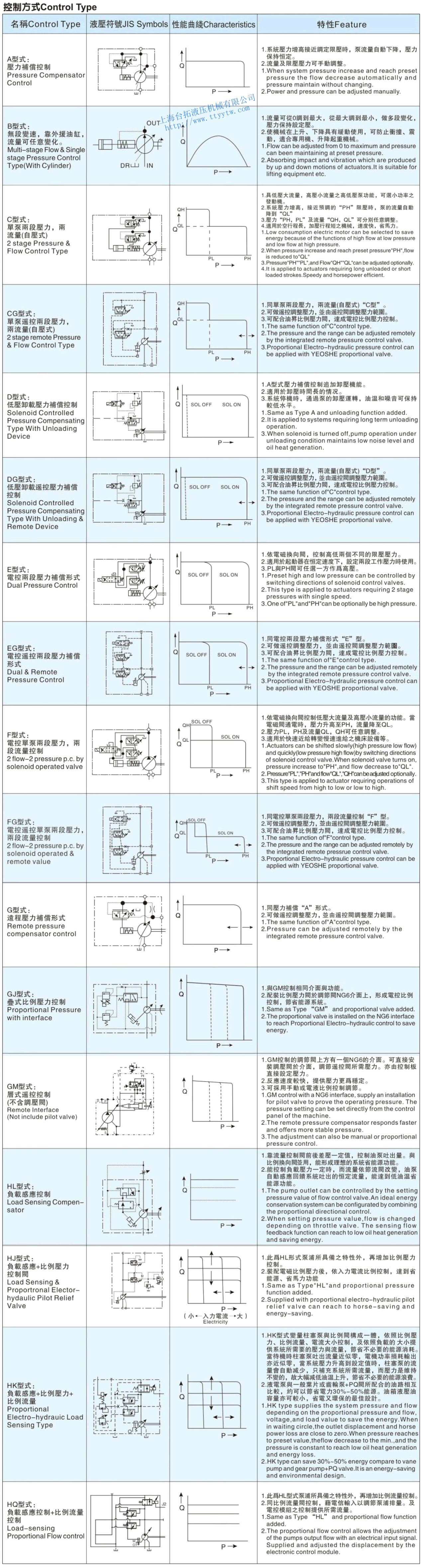

變量柱塞泵V15～V70型號說明
V 15 A 1 R B S -A 10 C X A 1001 系列 排量 控制方式 壓力調
整范圍旋轉方向
(從軸端看)配管方向 軸心
型式電壓 配管

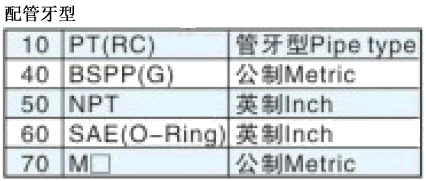

牙型通軸
規格特殊規
格編號連接型式 編號 變量
柱塞泵見規
格表見
控制方式見規
格表R:
順時針
L:
逆時針無標記:
兩側出油
B:后端出油
B2:兩側出油
加后方出油型式 電壓 牙型 規格 X:標準品
X1:
低壓母機使用
Z:空轉泄壓型無記號:
標準型
A:
兩孔型1001 變量柱塞泵V15～V70規格表
型 號 最高使用壓力MPa 排量 無負荷時之流量(?/min) 壓力調整范圍MPa 回轉速 rpm 重量 ml/rev. 1500rpm 1800rpm 最低 最高 法蘭型 V15 25 15.0 22.5 27.0 1:0.8-7
2:1.5-14
3:2-21

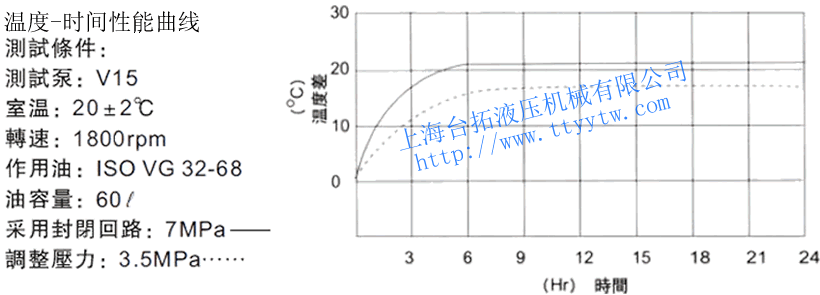

4:2-25500 1800 13 V18 17.8 26.7 32.0 13 V23 23.0 34.5 41.4 22 V25 21 25 37.5 45 22 V38 25 37.8 56.7 68.0 26 V42 21 42 63.0 76.0 26 V50 51.5 77.2 92.7 55 V70 69.7 104.5 125.4 56 變量柱塞泵V15,V18系列溫度-時間性能曲線

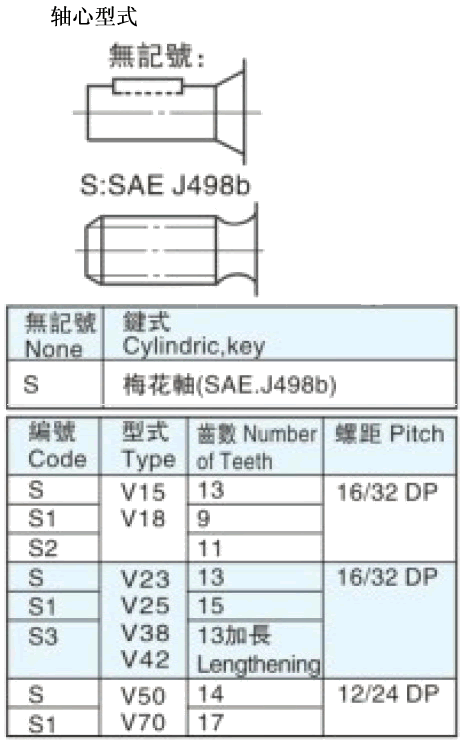

變量柱塞泵V15～V70梅花軸心型式及進出油法蘭尺寸圖

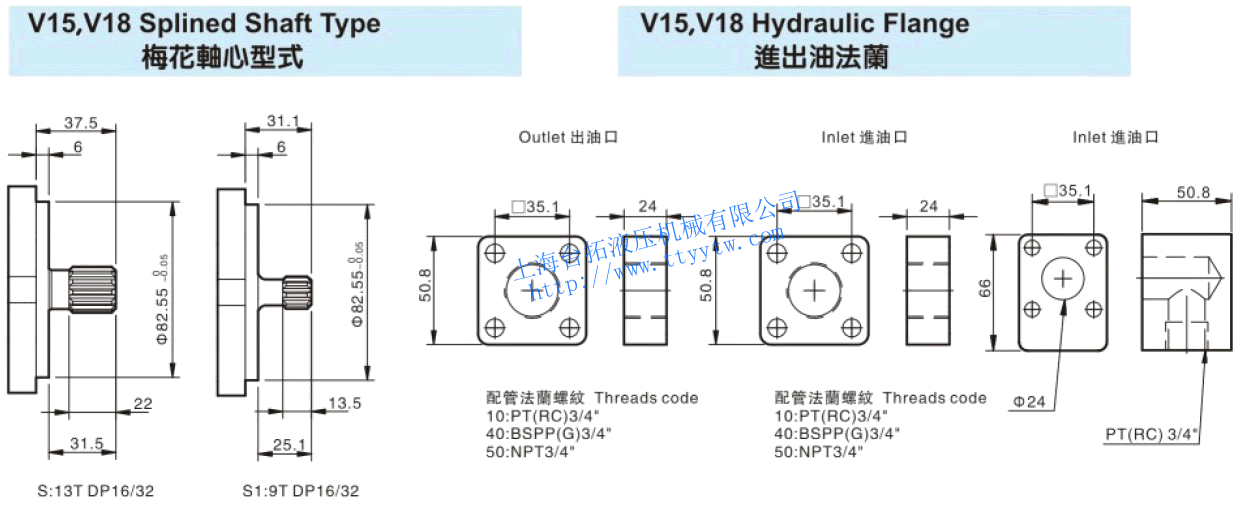

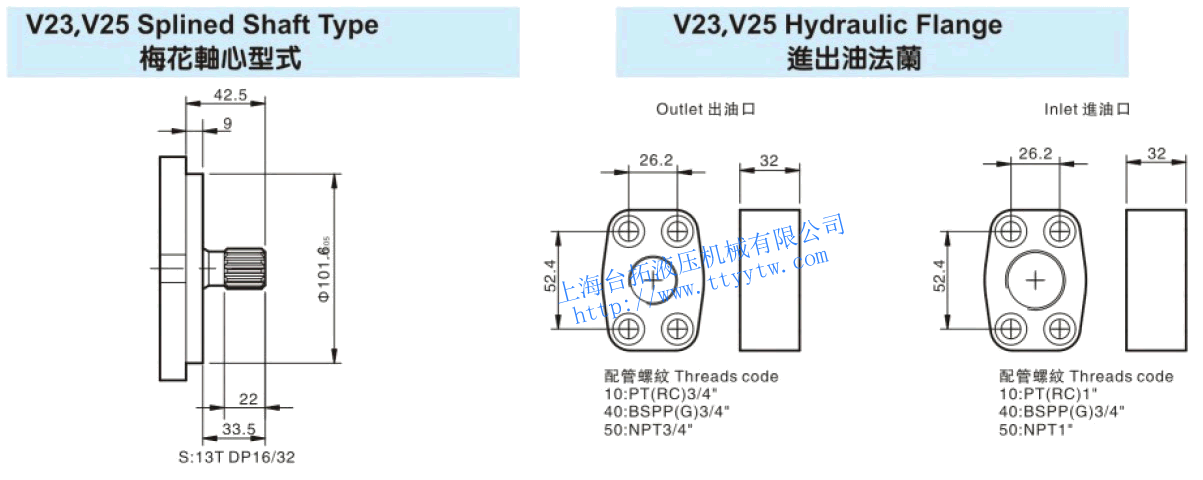

變量柱塞泵V15,V18梅花軸心型式及進出油法蘭尺寸圖下載 變量柱塞泵V23,V25梅花軸心型式及進出油法蘭尺寸圖下載

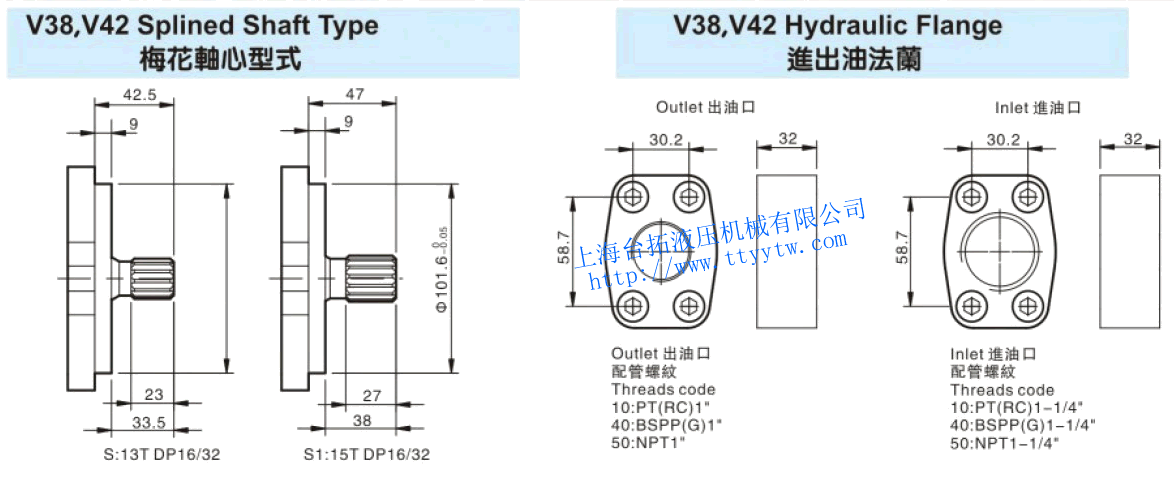

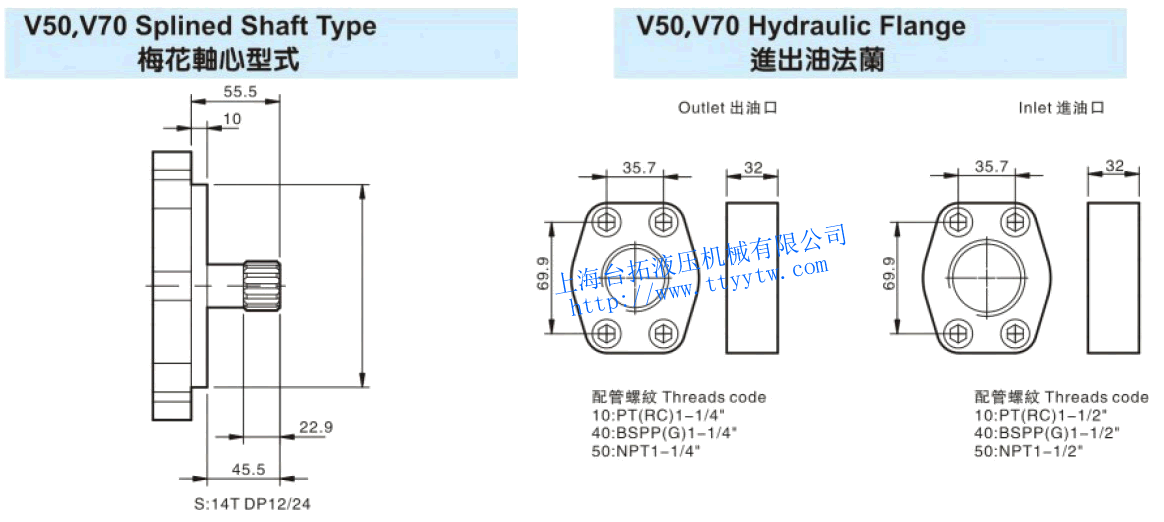

變量柱塞泵V38,V42梅花軸心型式及進出油法蘭尺寸圖下載 變量柱塞泵V50,V70梅花軸心型式及進出油法蘭尺寸圖下載
變量柱塞泵V15～V70尺寸圖

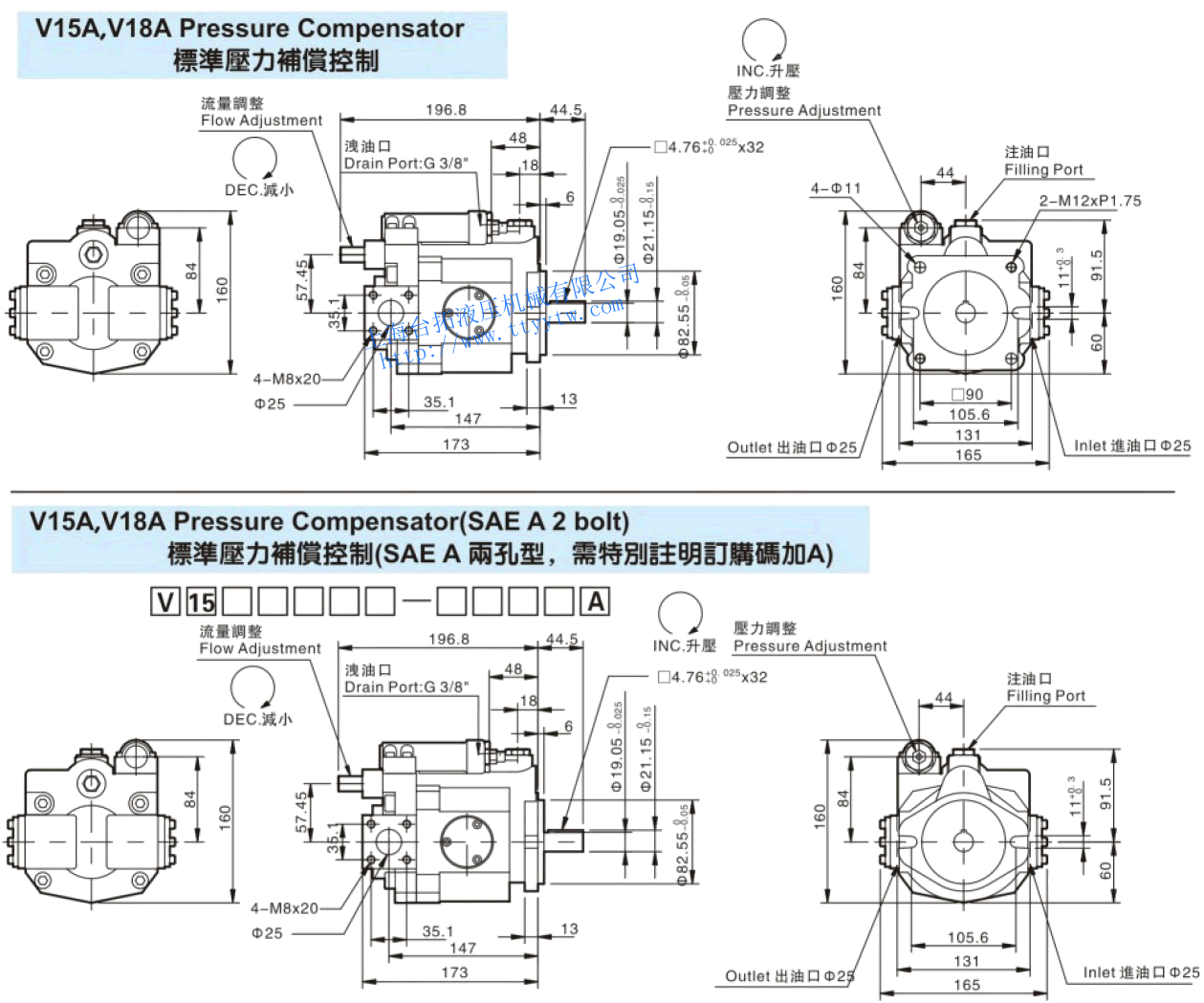

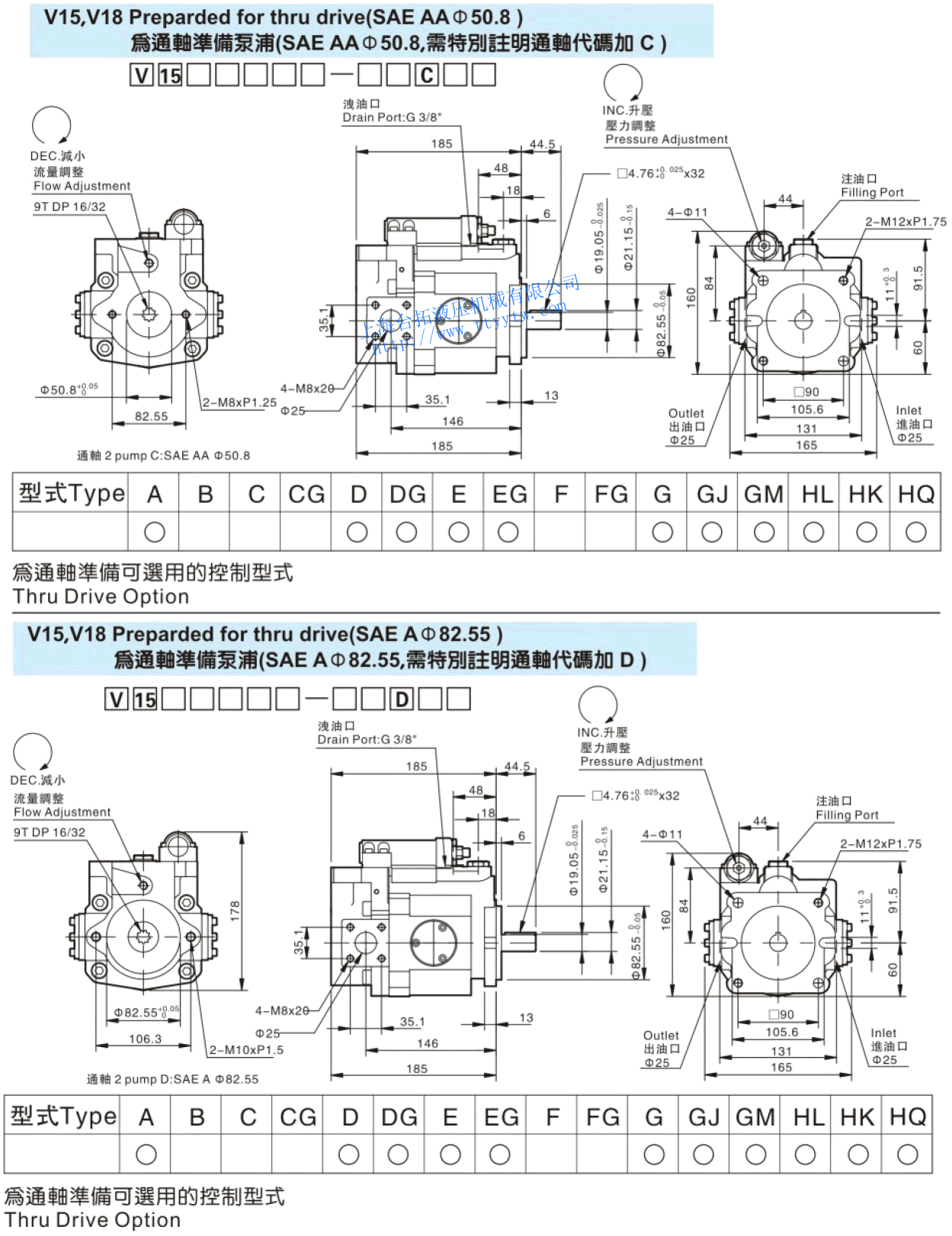

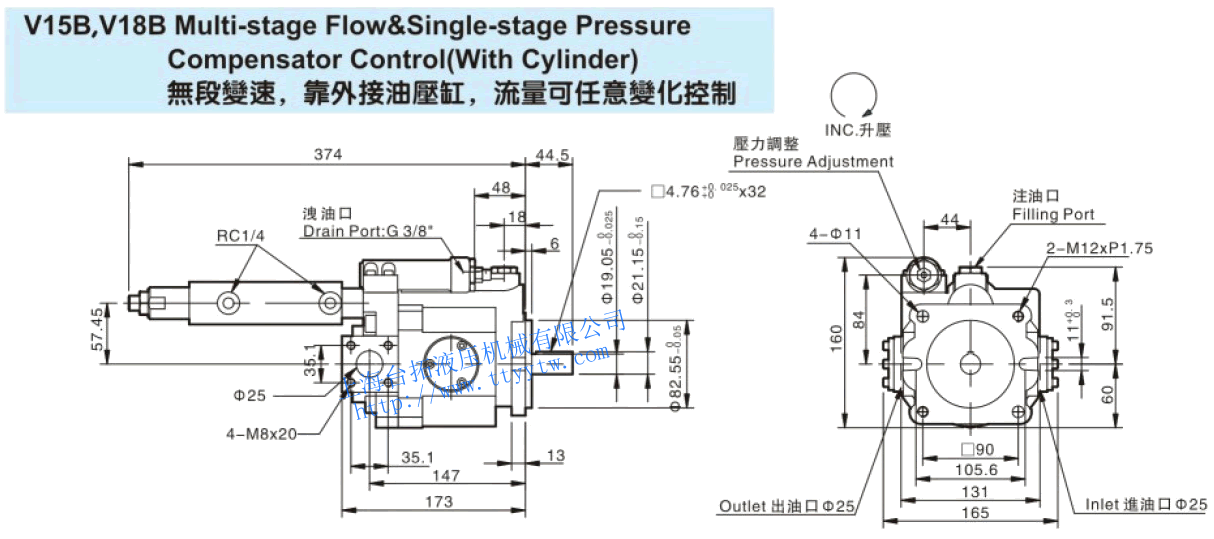

變量柱塞泵V15A,V18A尺寸圖下載 變量柱塞泵V15B,V18B尺寸圖下載

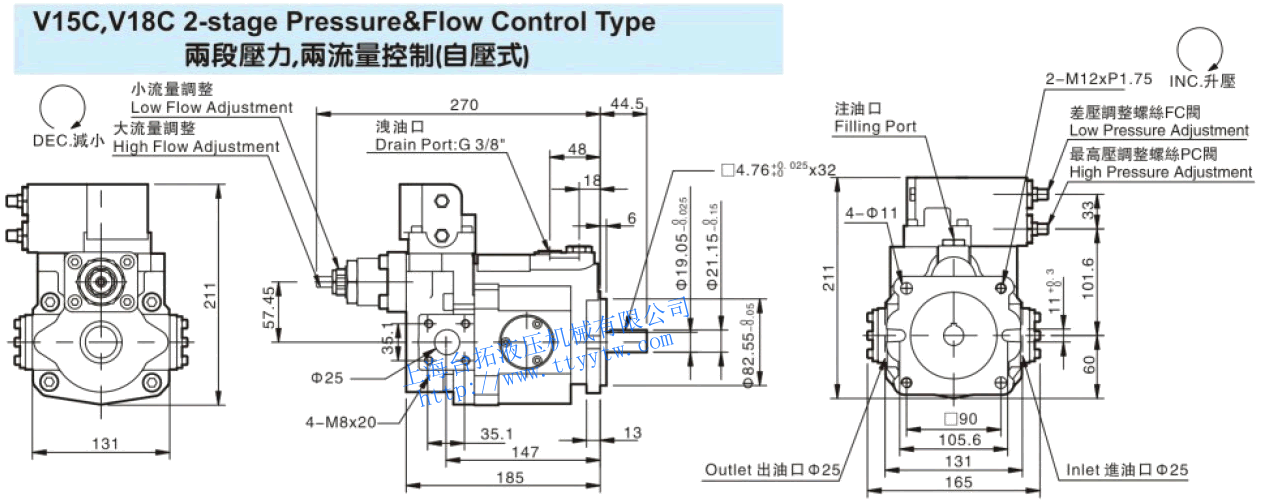

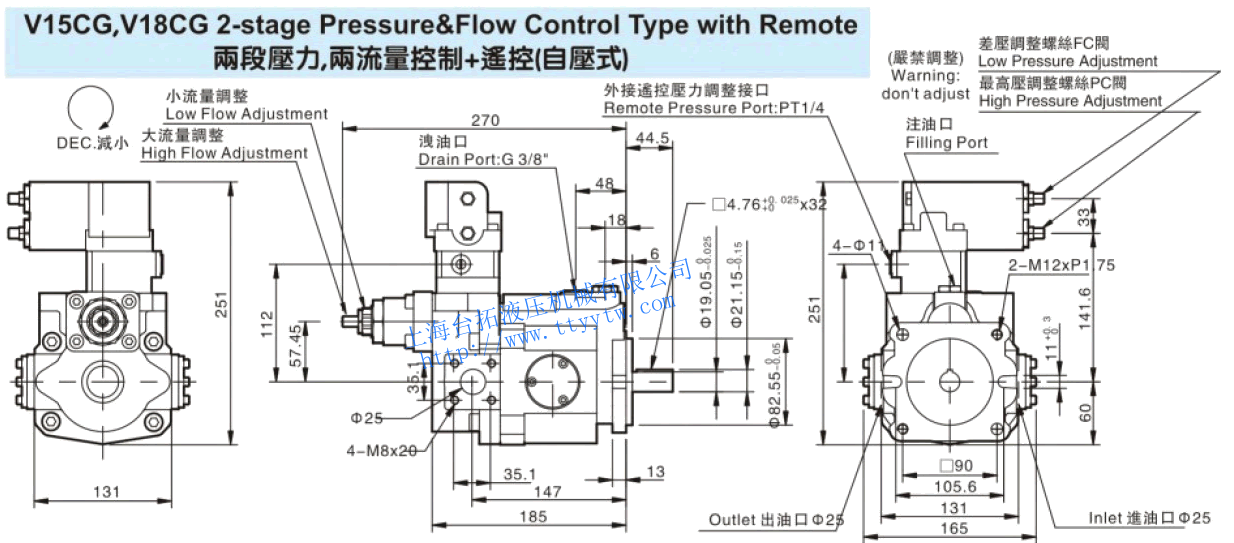

變量柱塞泵V15C,V18C尺寸圖下載 變量柱塞泵V15CG,V18CG尺寸圖下載

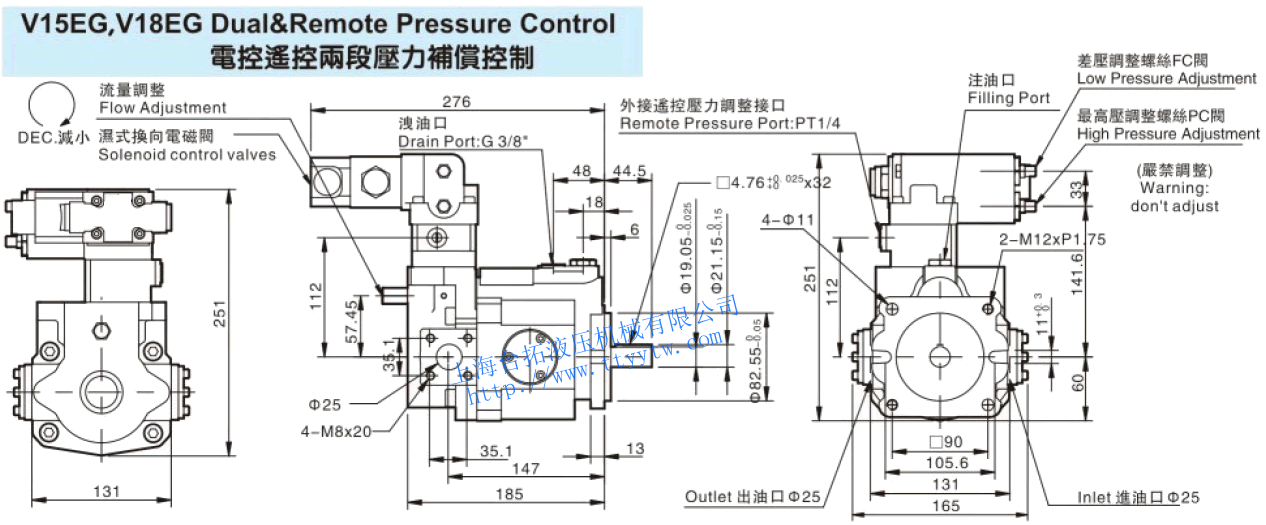

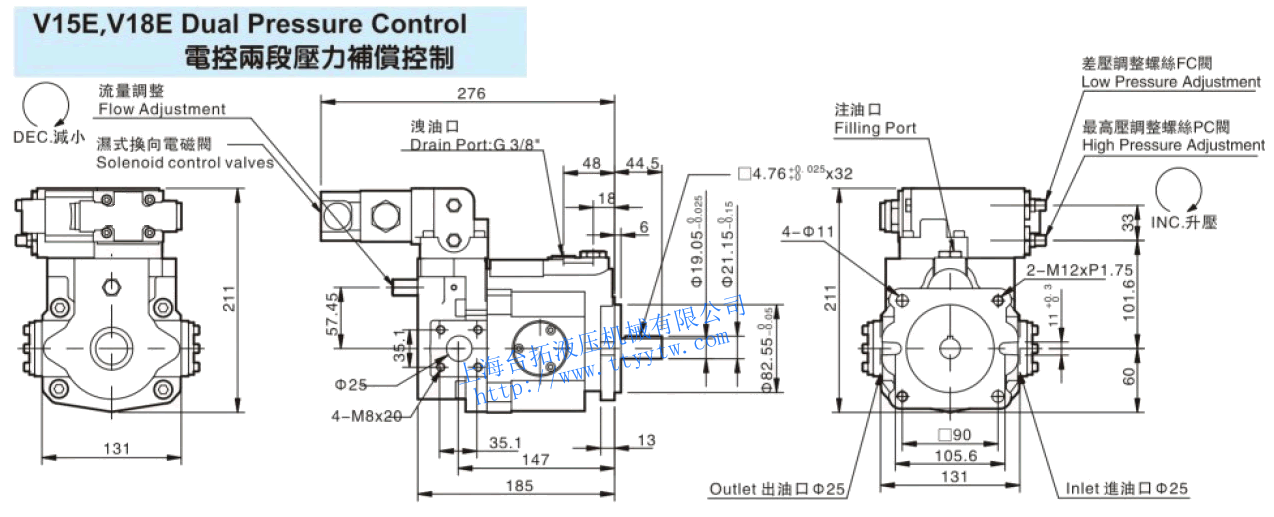

變量柱塞泵V15E,V18E尺寸圖下載 變量柱塞泵V15EG,V18EG尺寸圖下載

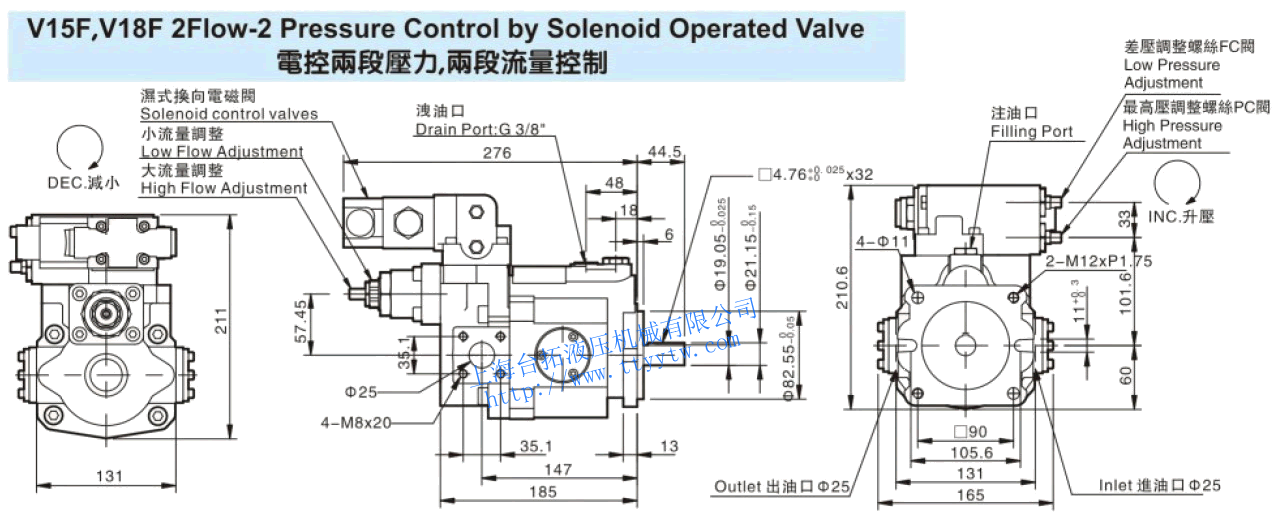

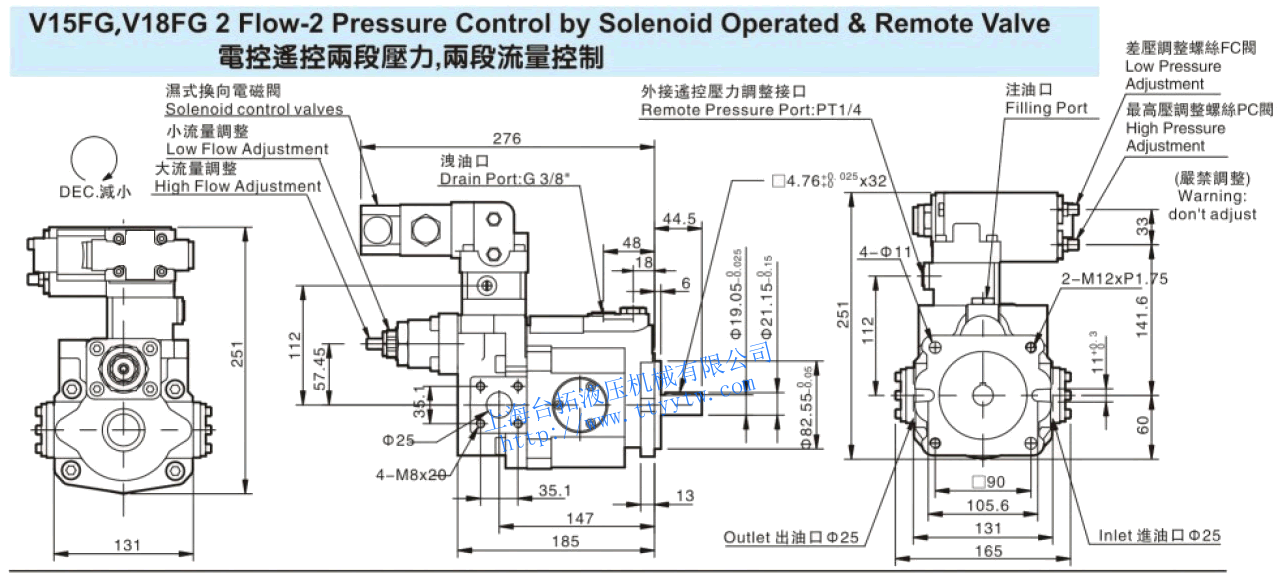

變量柱塞泵V15F,V18F尺寸圖下載 變量柱塞泵V15FG,V18FG尺寸圖下載

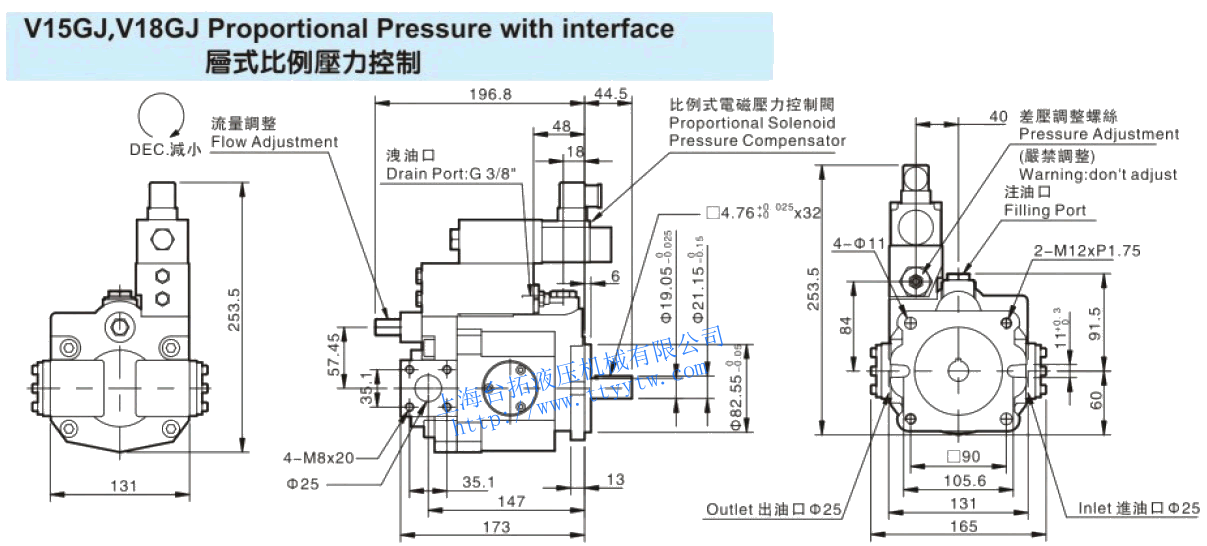

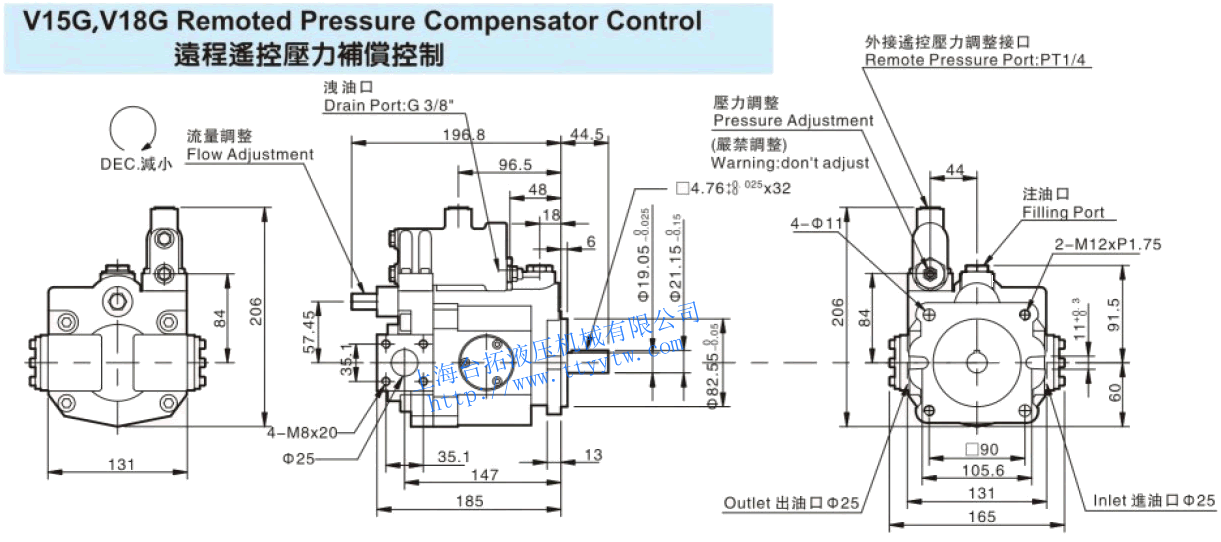

變量柱塞泵V15G,V18G尺寸圖下載 變量柱塞泵V15GJ,V18GJ尺寸圖下載

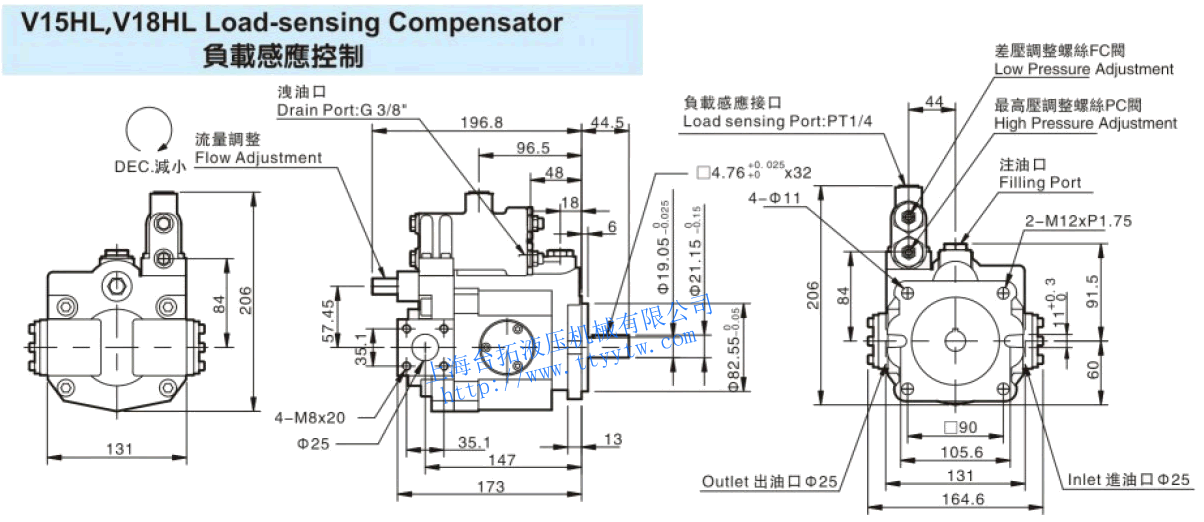

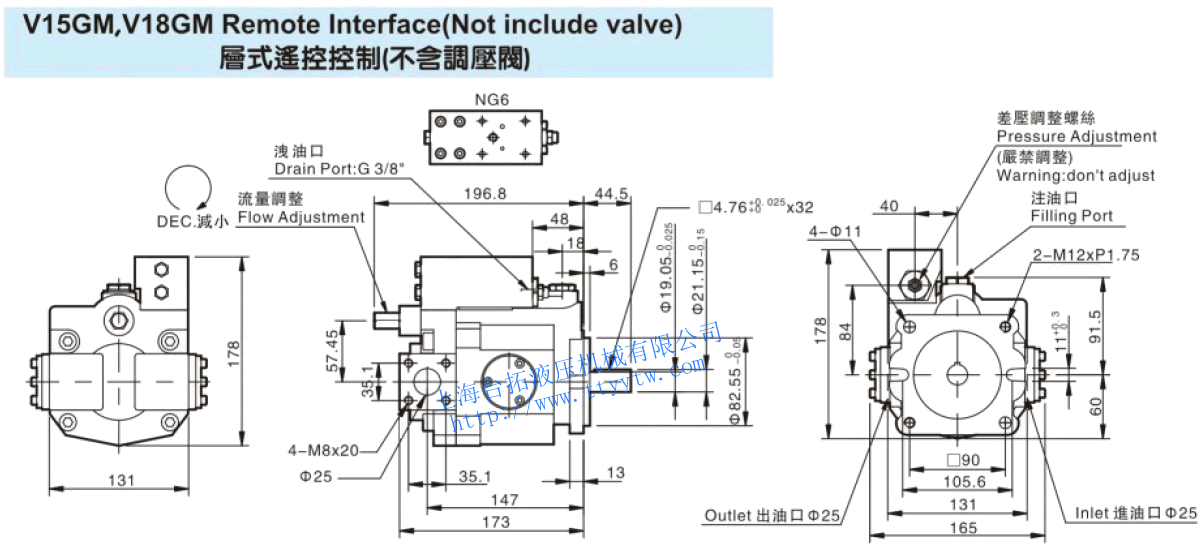

變量柱塞泵V15GM,V18GM尺寸圖下載 變量柱塞泵V15HL,V18HL尺寸圖下載

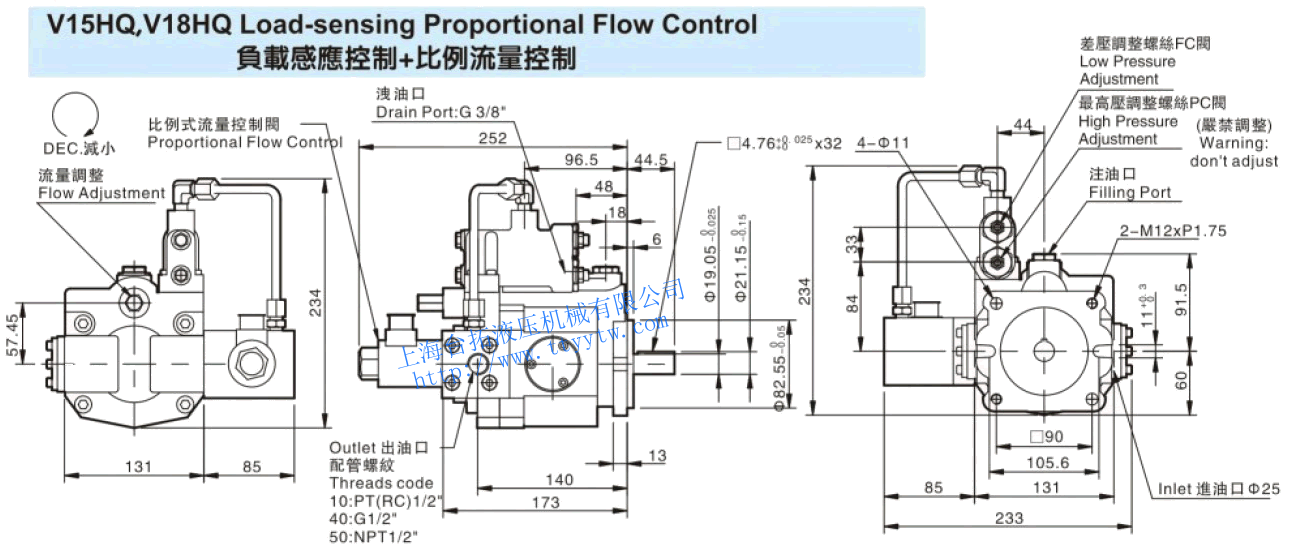

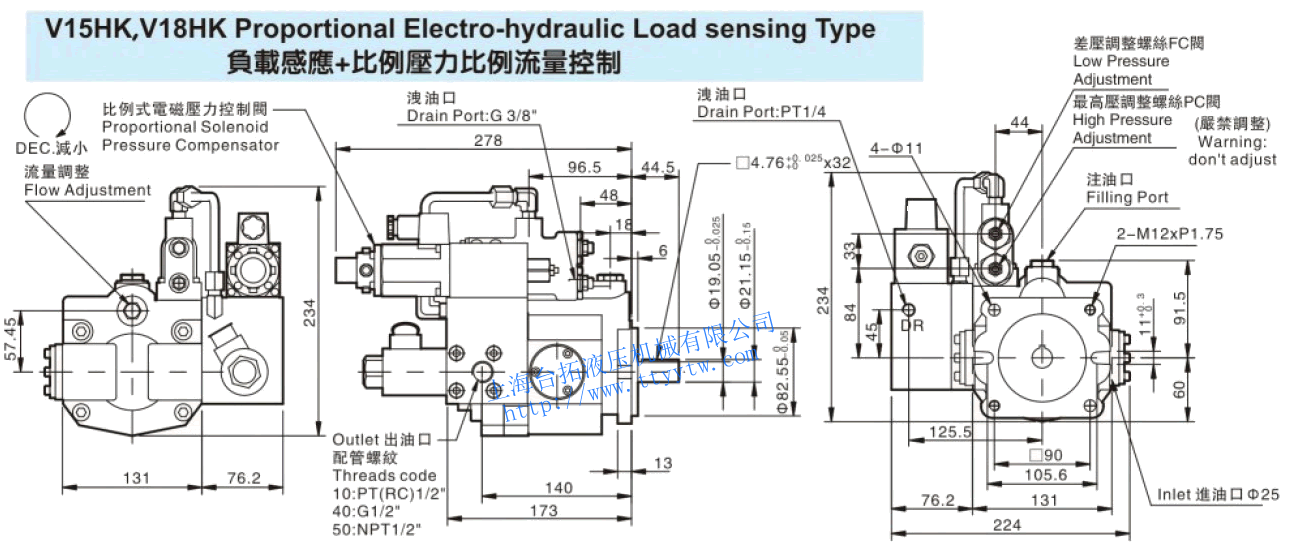

變量柱塞泵V15HK,V18HK尺寸圖下載 變量柱塞泵V15HQ,V18HQ尺寸圖下載

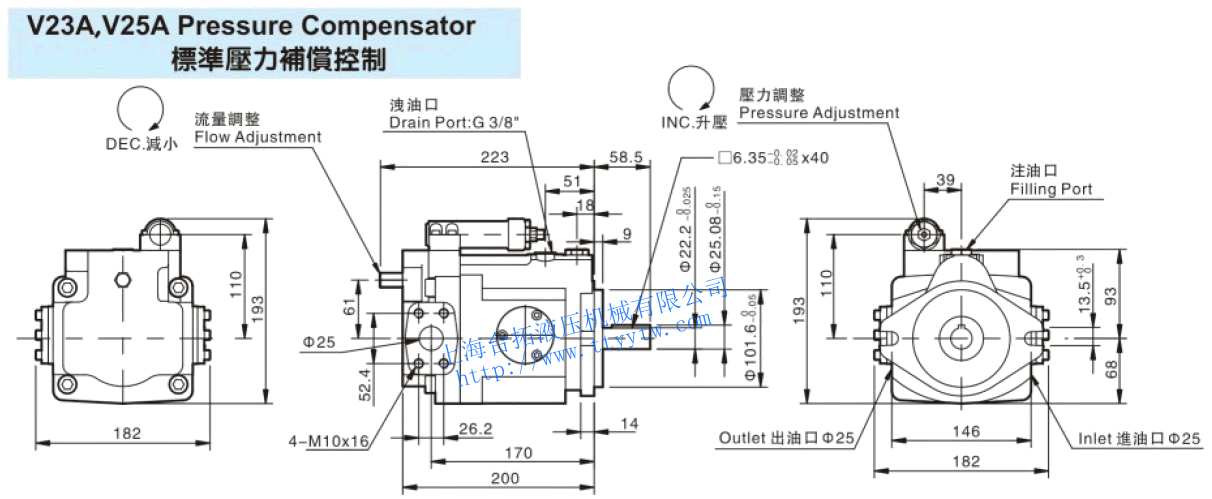

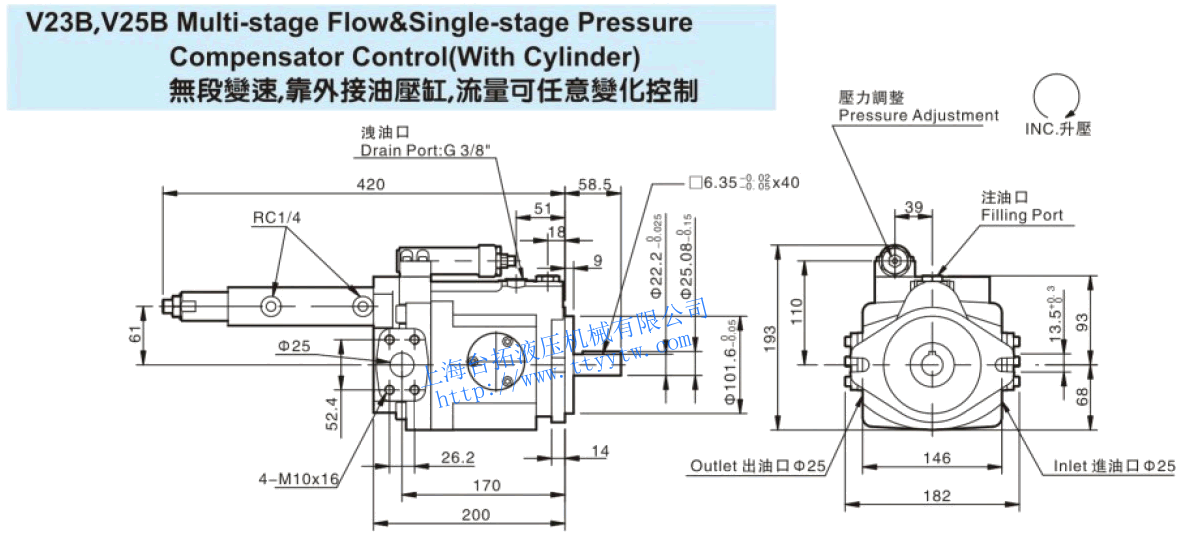

變量柱塞泵V23A,V25A尺寸圖下載 變量柱塞泵V23B,V25B尺寸圖下載

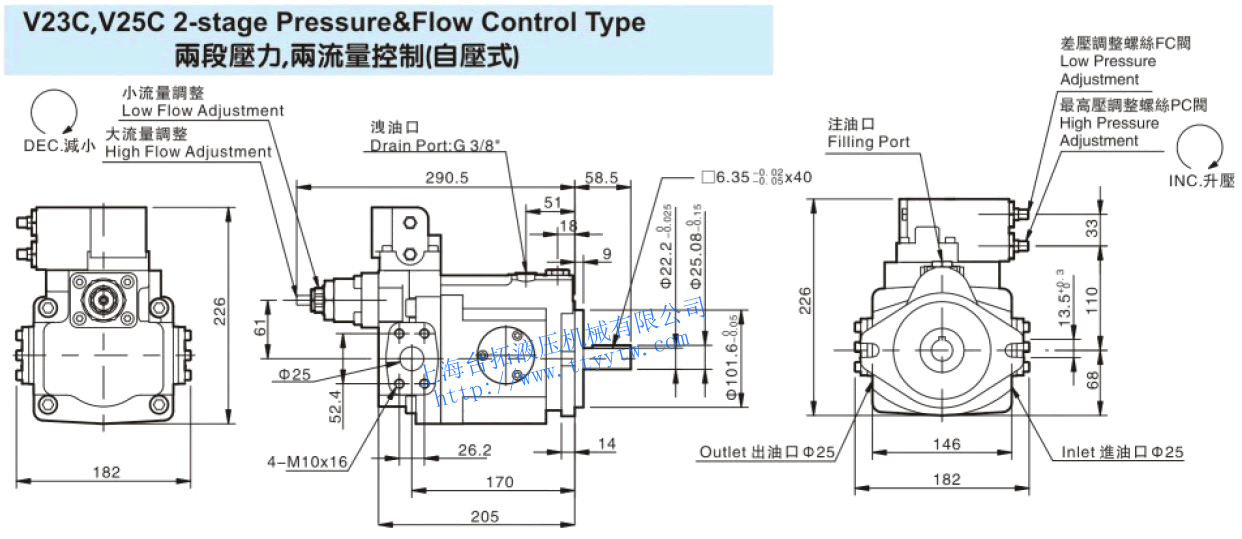

變量柱塞泵V23C,V25C尺寸圖下載 變量柱塞泵V23CG,V25CG尺寸圖下載

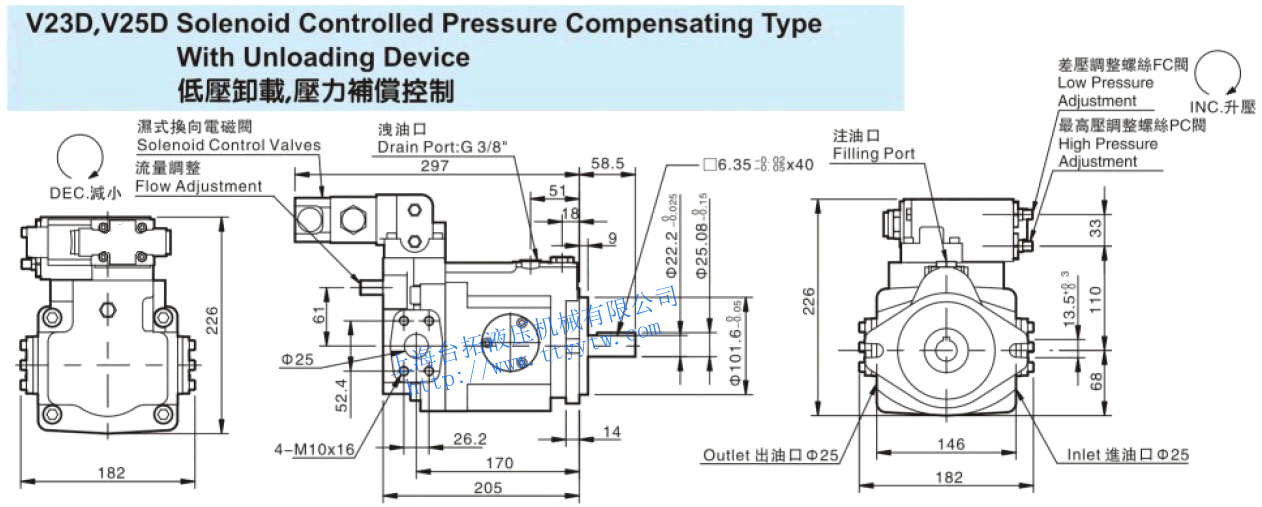

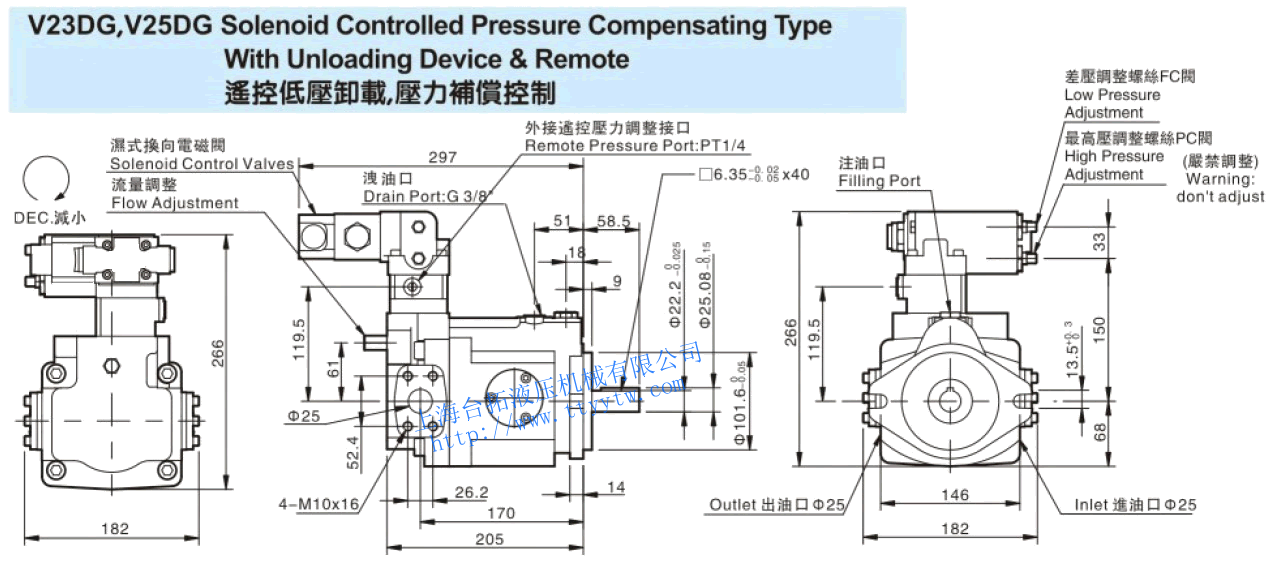

變量柱塞泵V23D,V25D尺寸圖下載 變量柱塞泵V23DG,V25DG尺寸圖下載

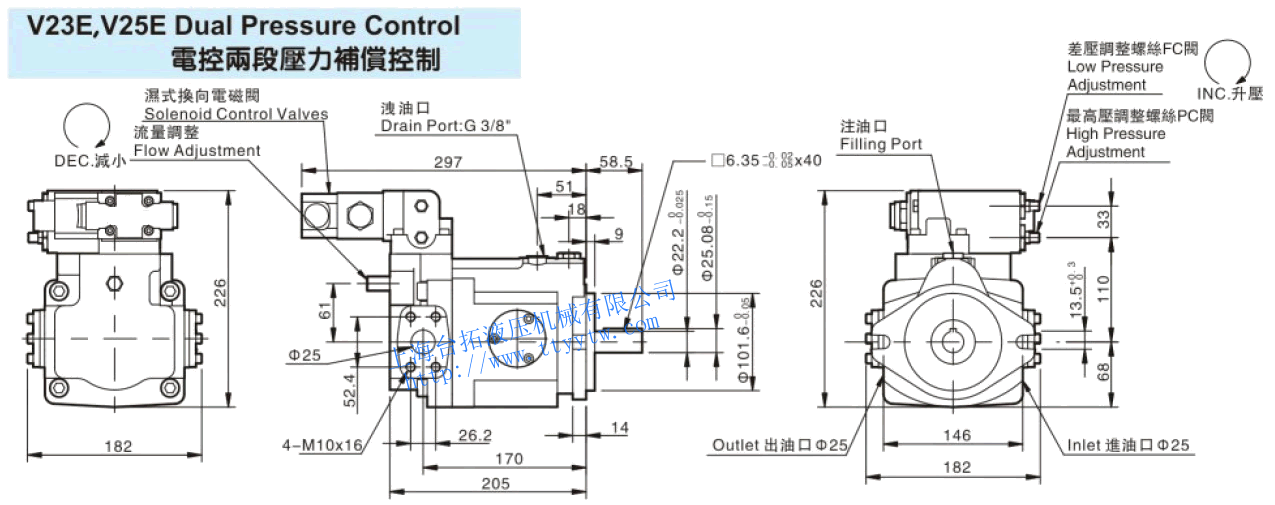

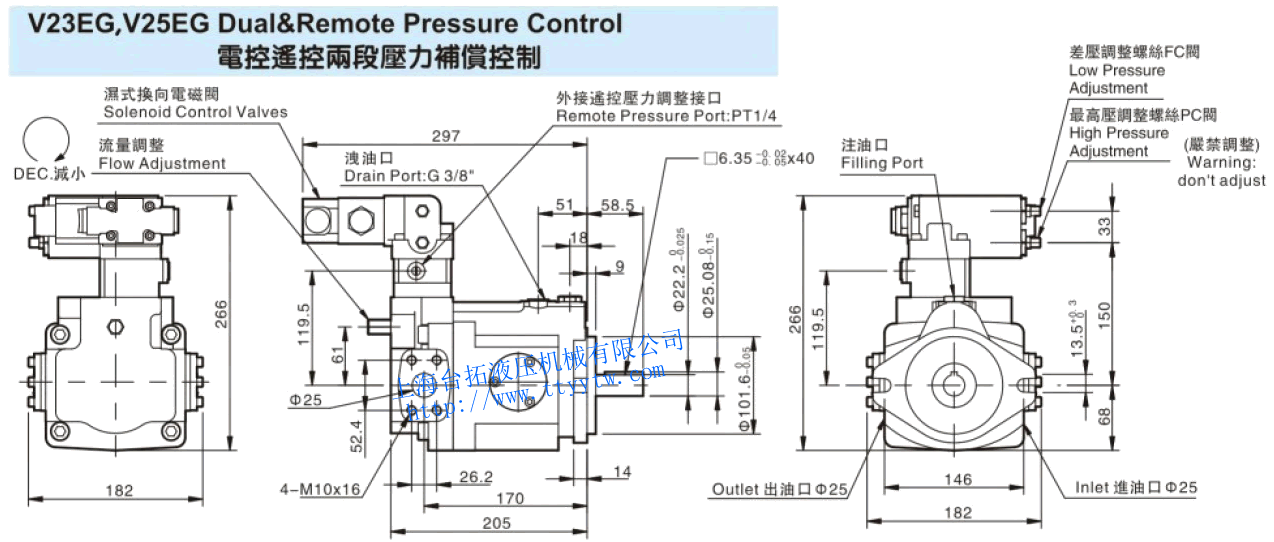

變量柱塞泵V23E,V25E尺寸圖下載 變量柱塞泵V23EG,V25EG尺寸圖下載

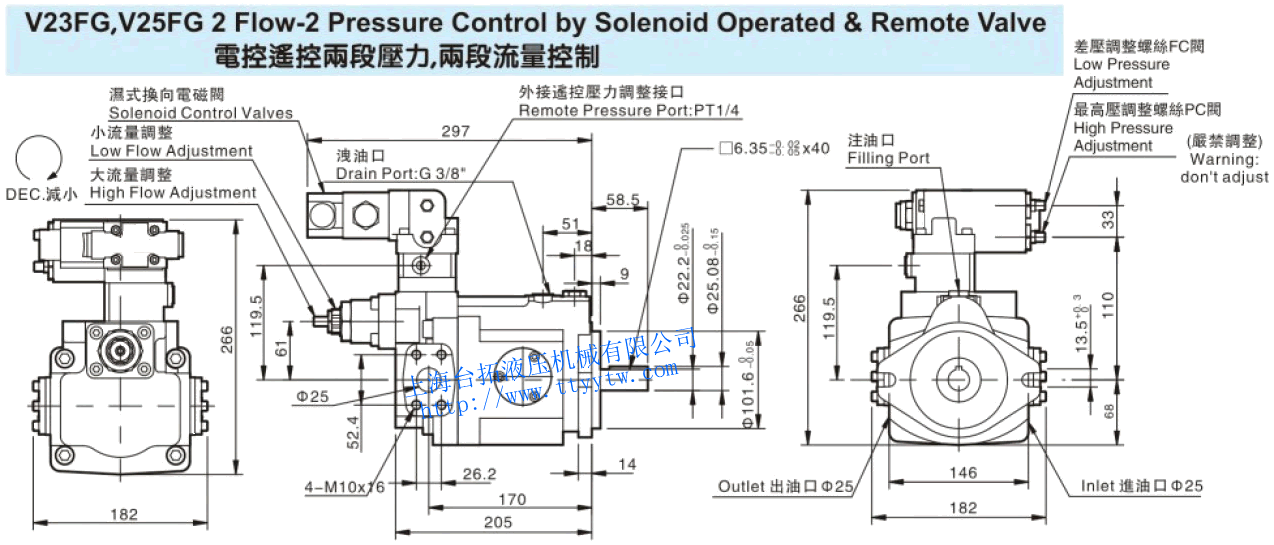

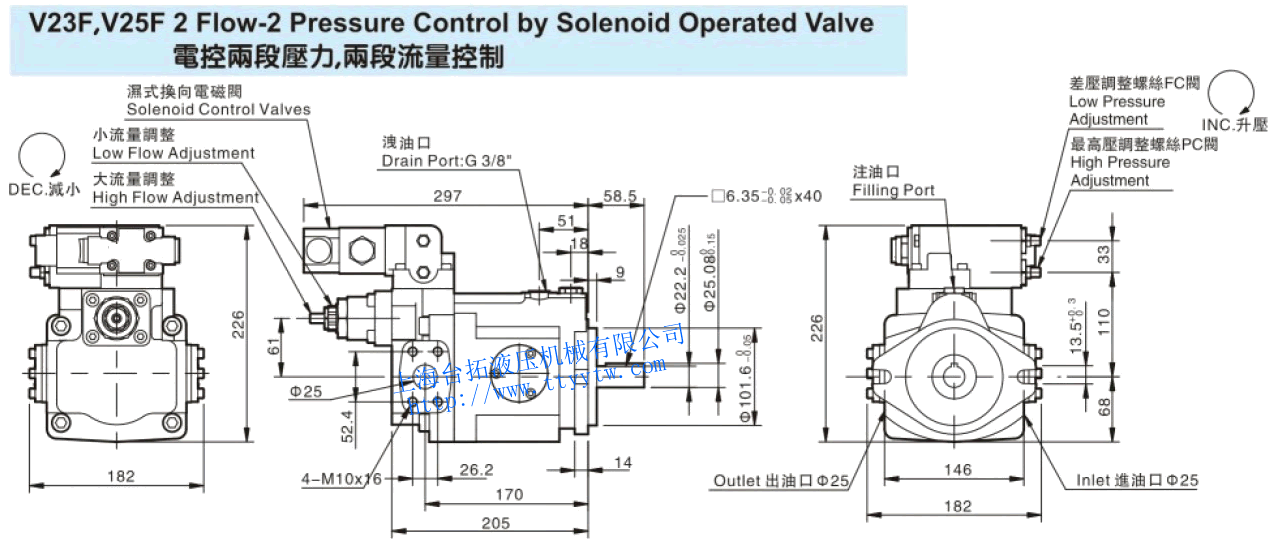

變量柱塞泵V23F,V25F尺寸圖下載 變量柱塞泵V23FG,V25FG尺寸圖下載

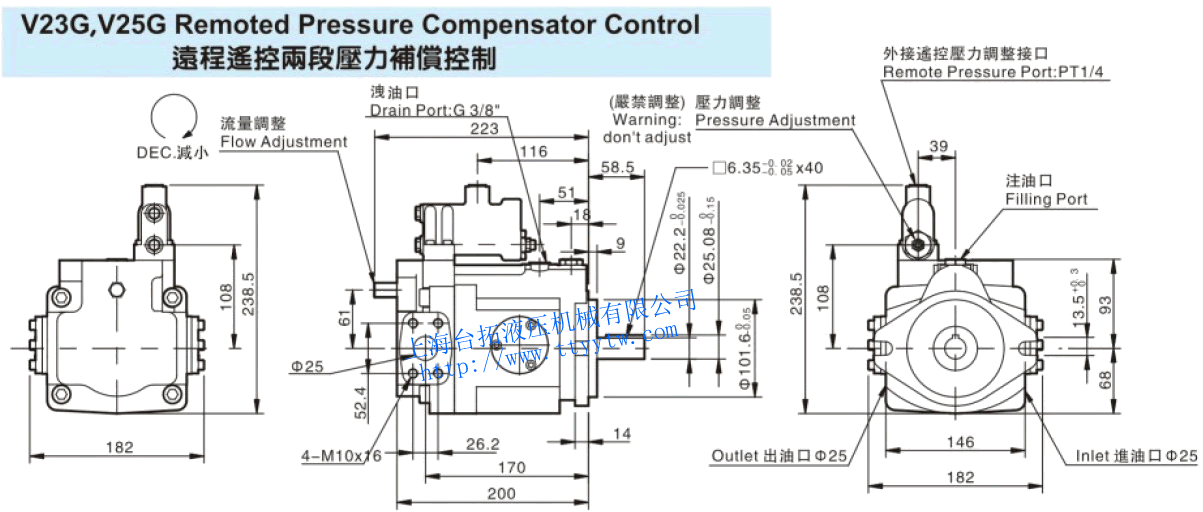

變量柱塞泵V23G,V25G尺寸圖下載 變量柱塞泵V23GJ,V25GJ尺寸圖下載

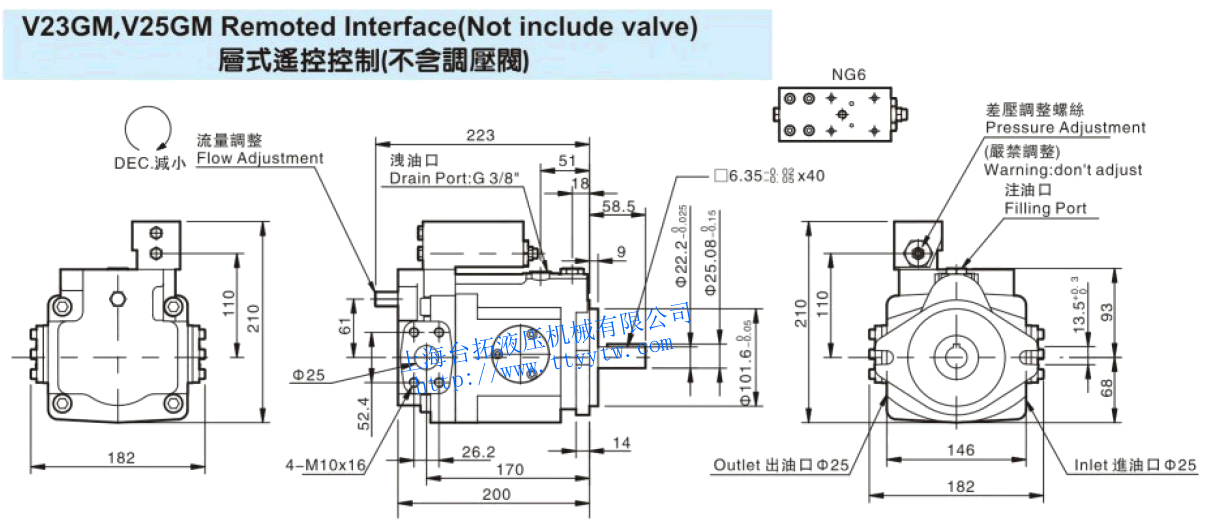

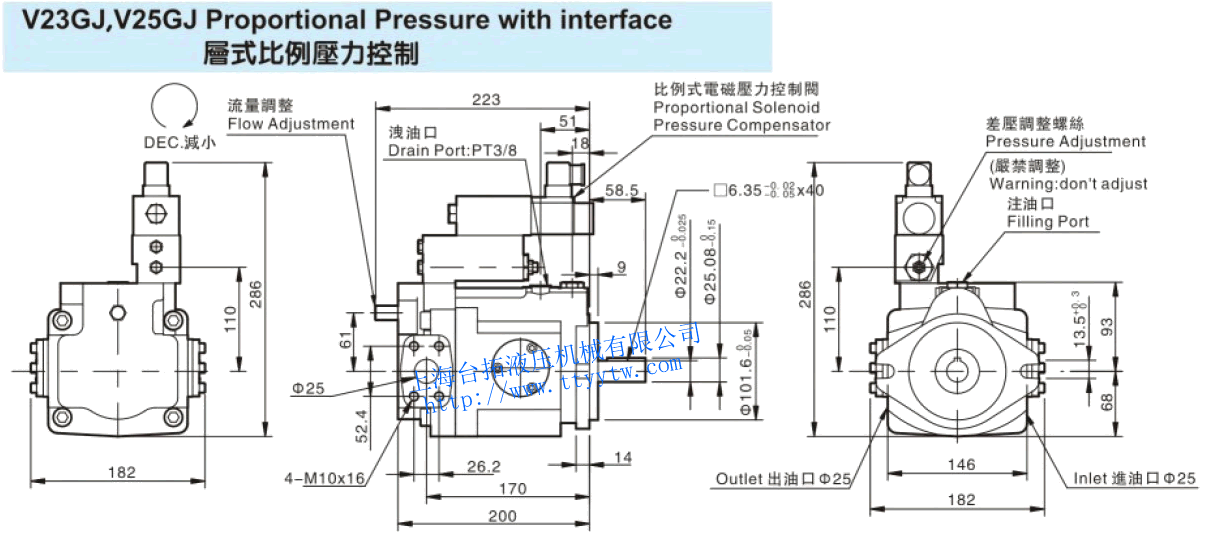

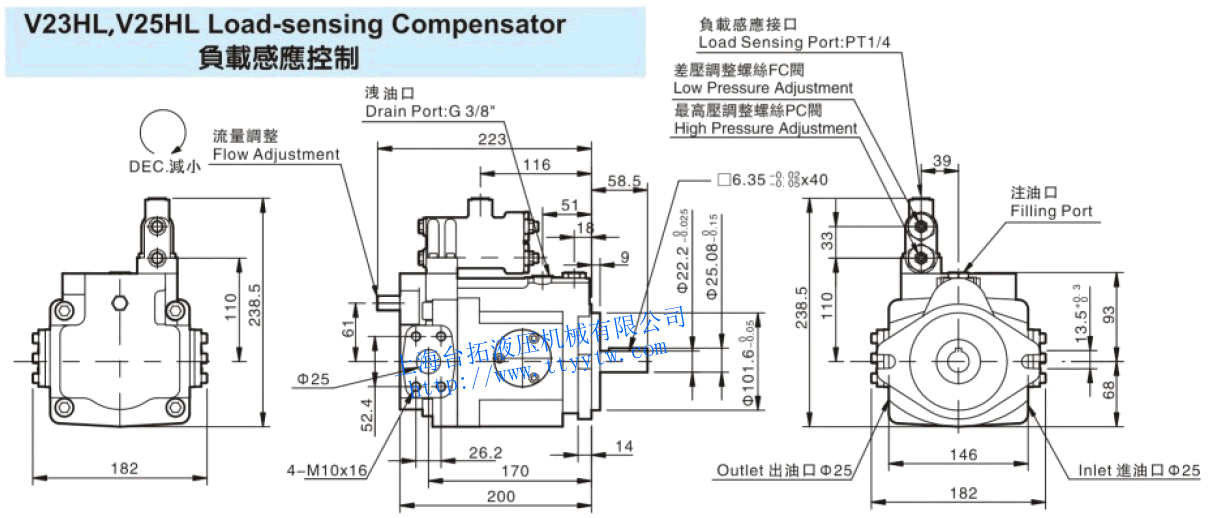

變量柱塞泵V23GM,V25GM尺寸圖下載 變量柱塞泵V23HL,V25HL尺寸圖下載

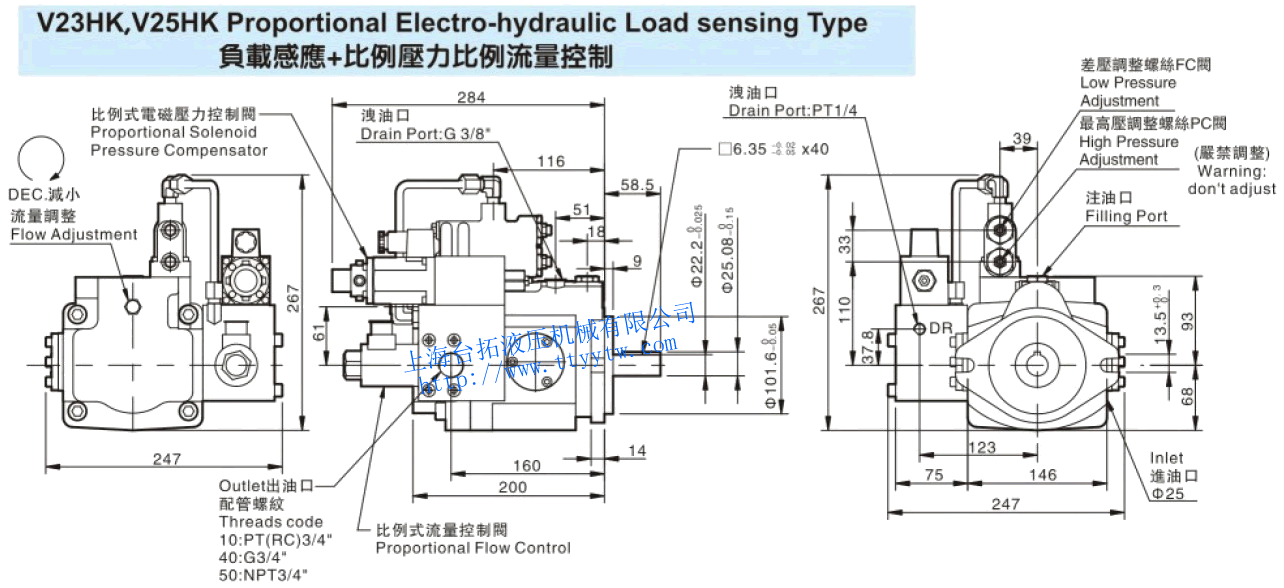

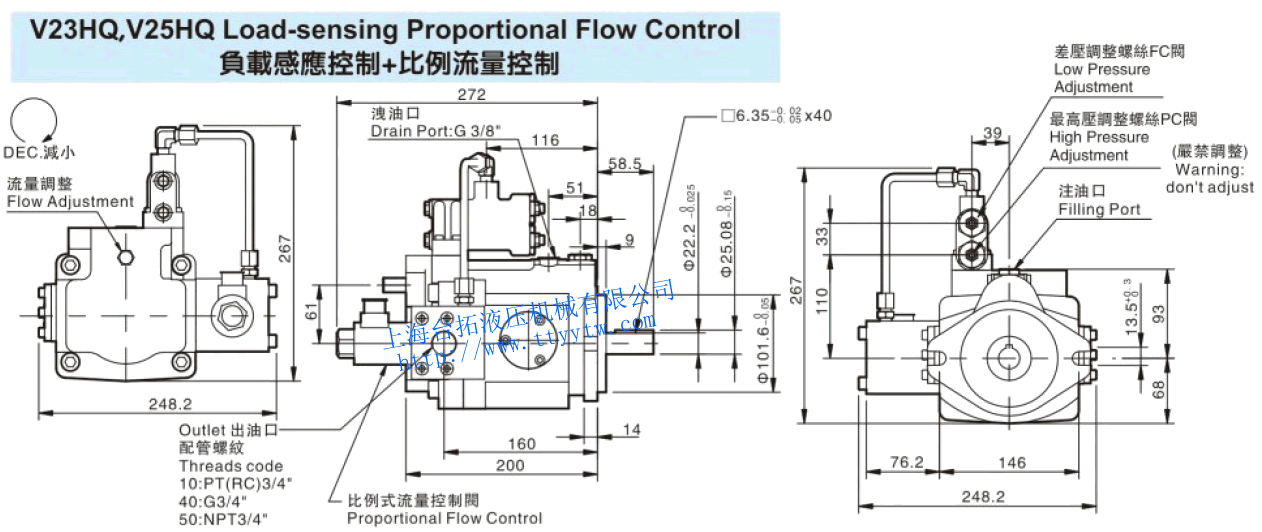

變量柱塞泵V23HK,V25HK尺寸圖下載 變量柱塞泵V23HQ,V25HQ尺寸圖下載

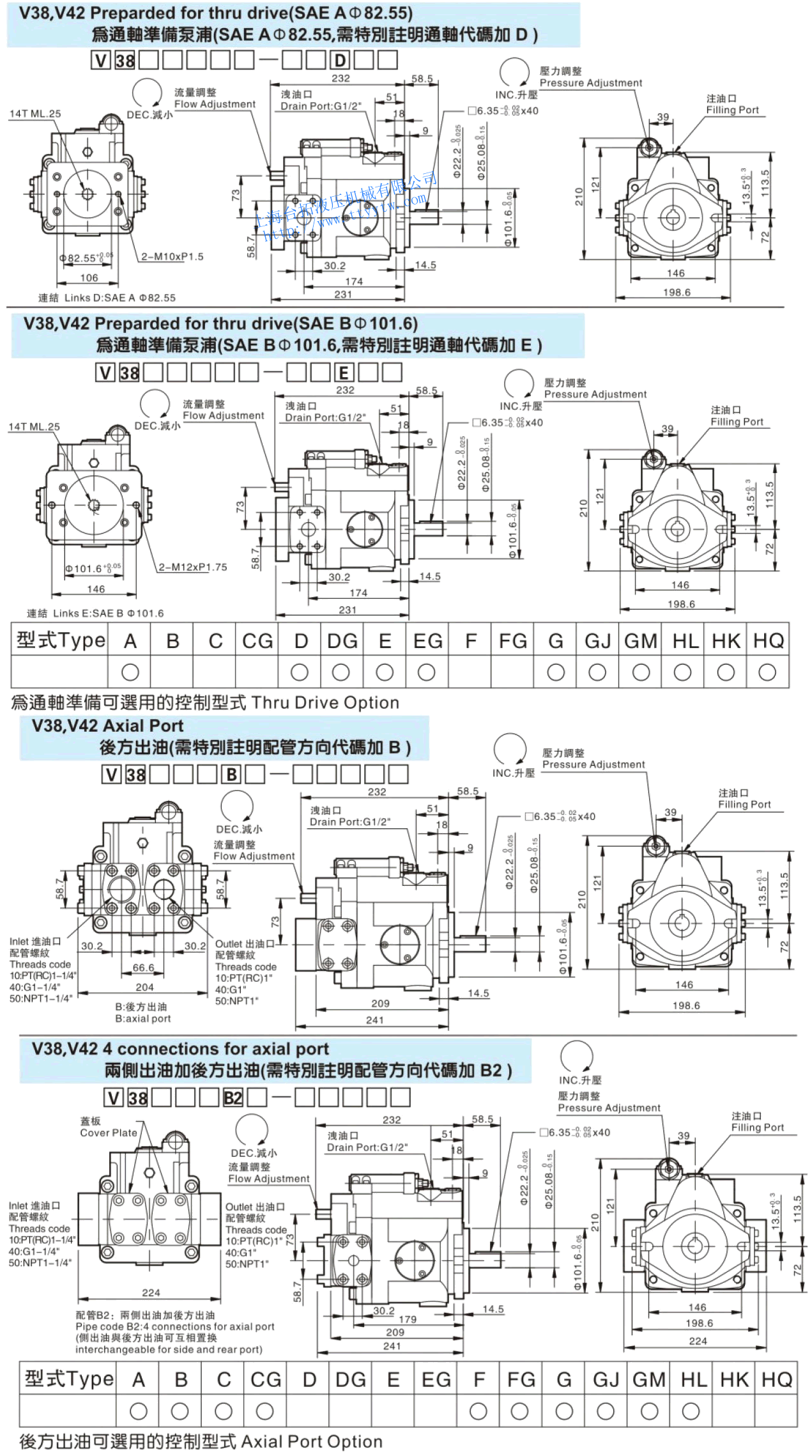

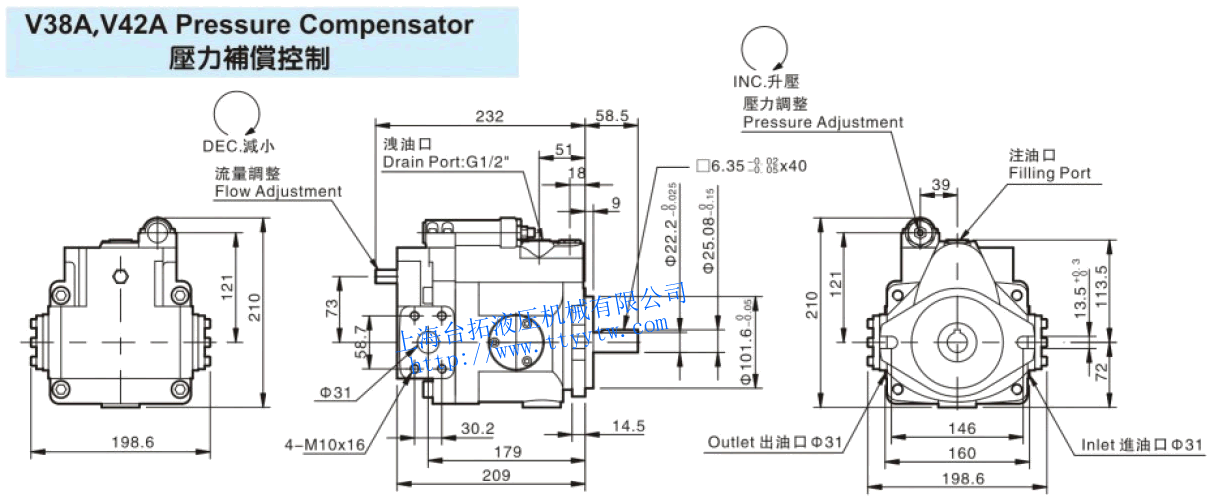

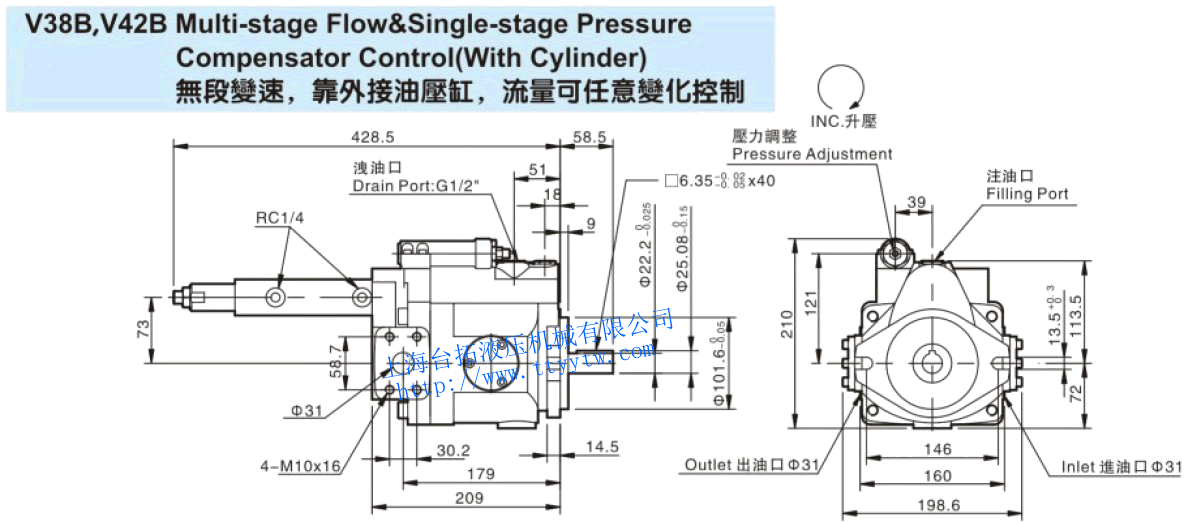

變量柱塞泵V38A,V42A尺寸圖下載 變量柱塞泵V38B,V42B尺寸圖下載

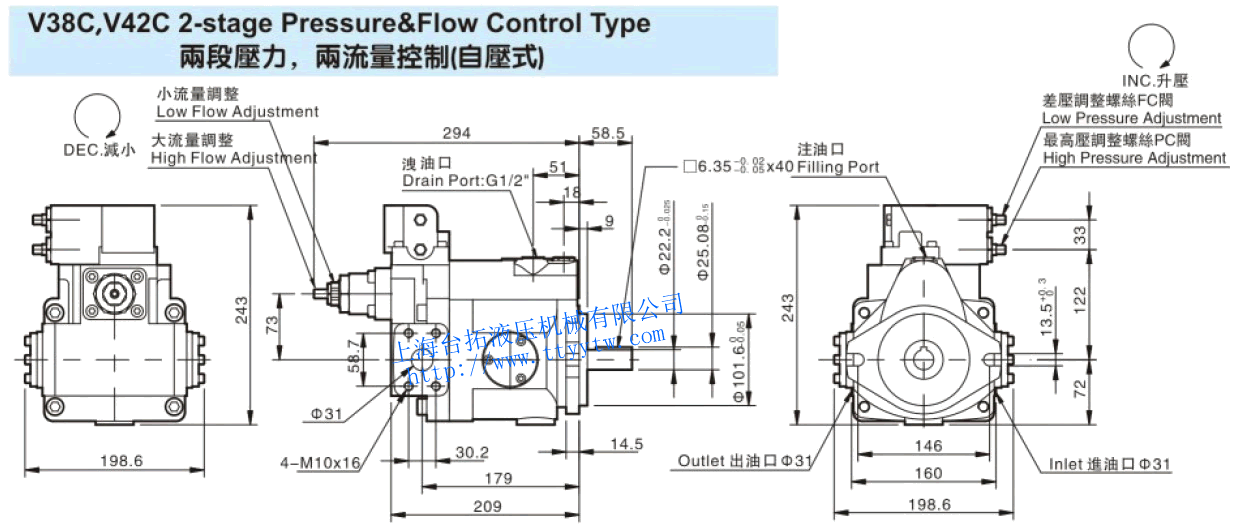

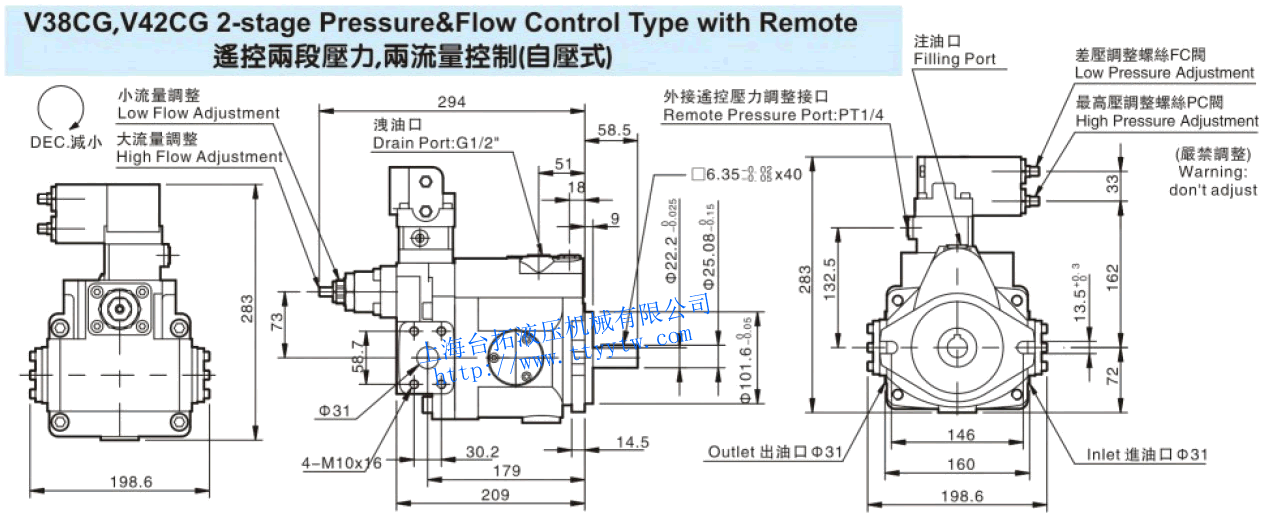

變量柱塞泵V38C,V42C尺寸圖下載 變量柱塞泵V38CG,V42CG尺寸圖下載

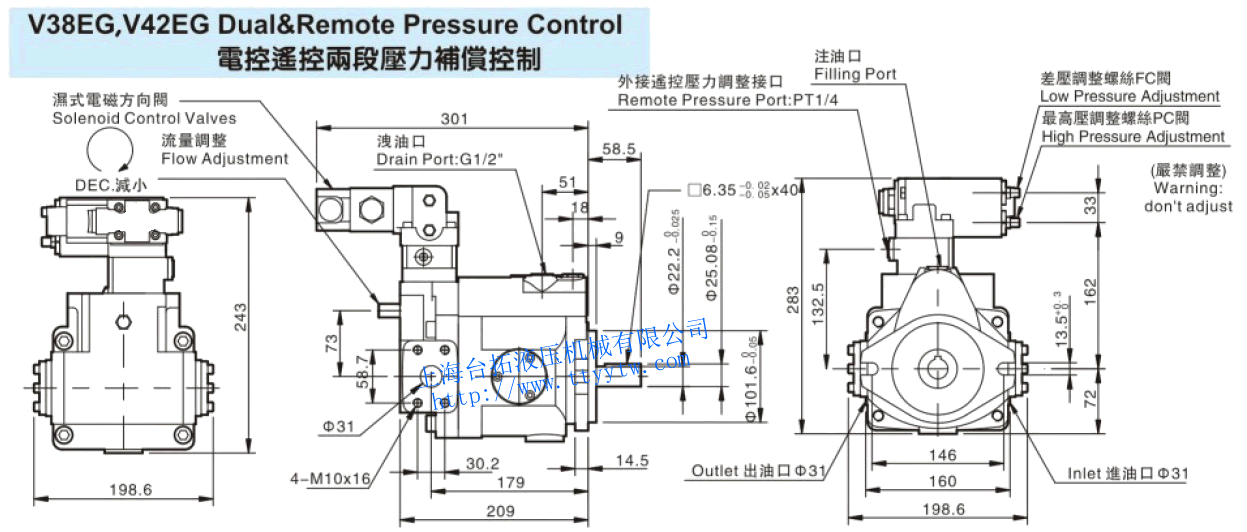

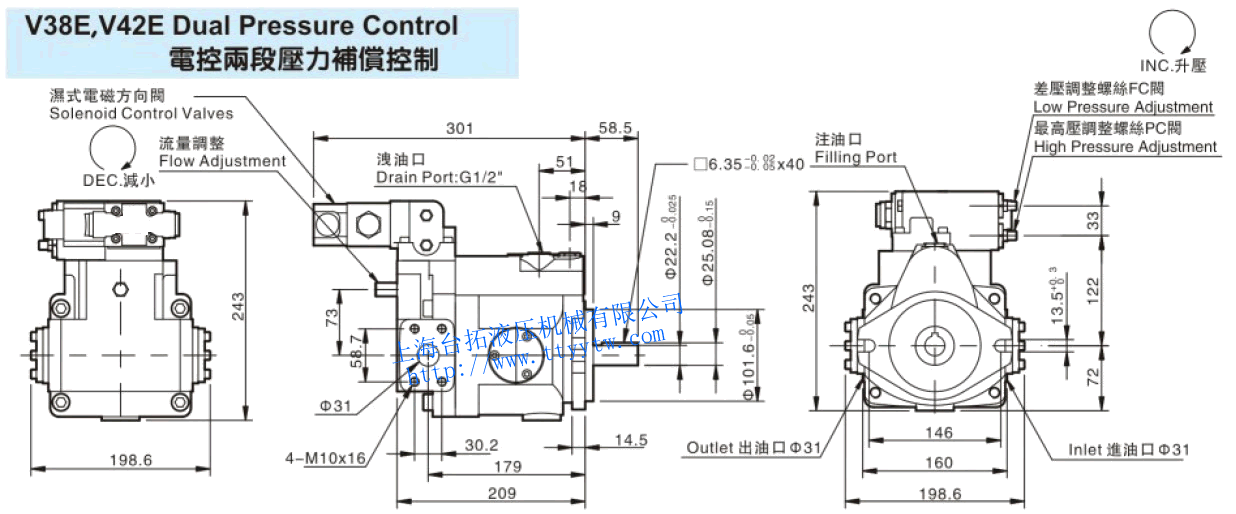

變量柱塞泵V38E,V42E尺寸圖下載 變量柱塞泵V38EG,V42EG尺寸圖下載

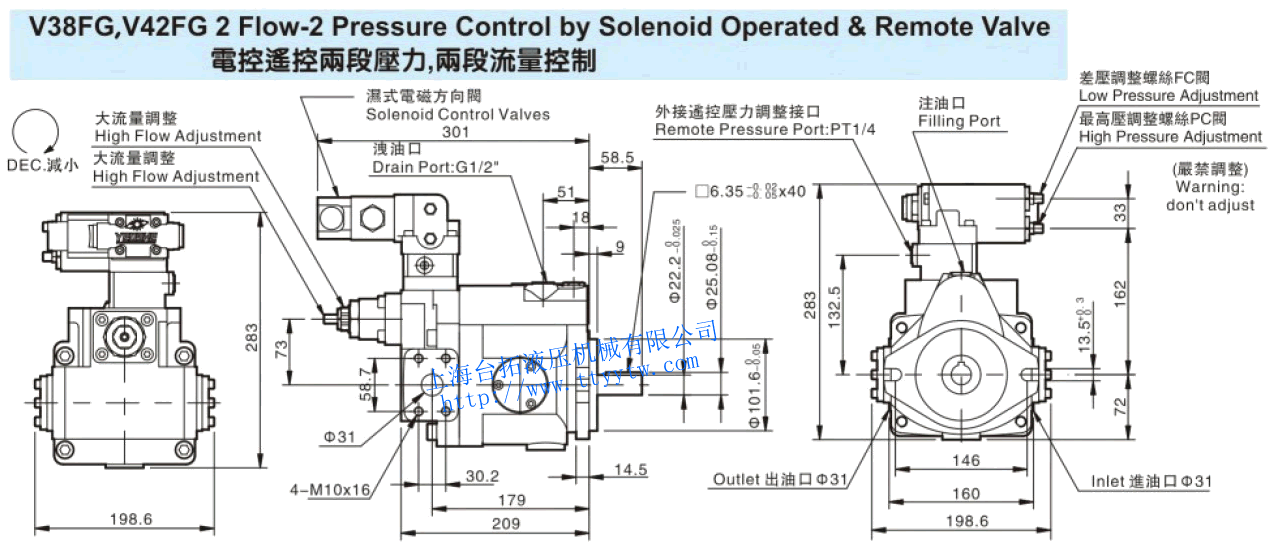

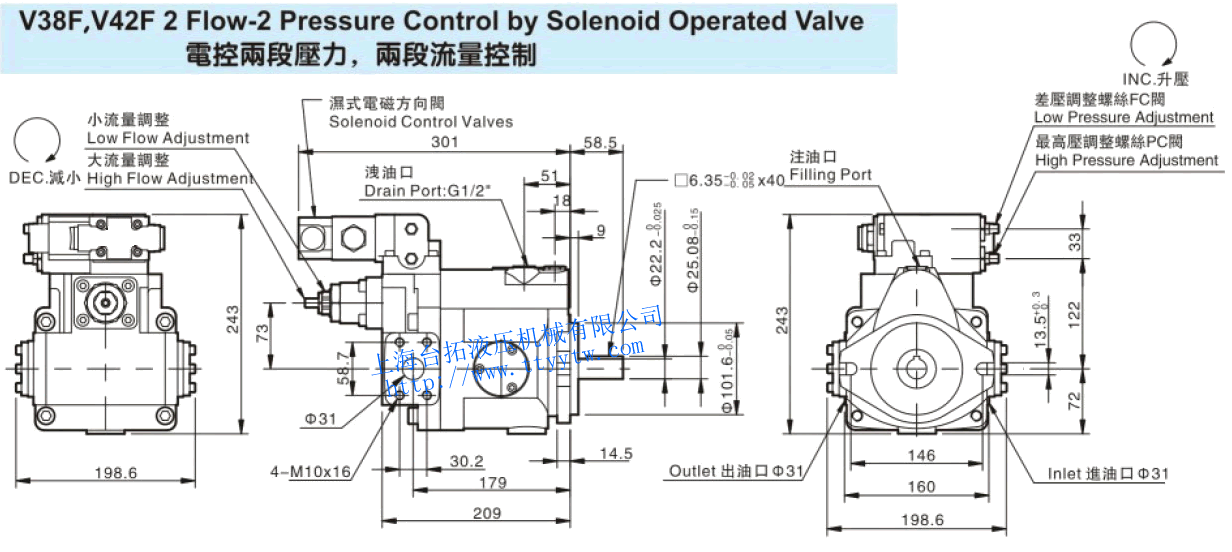

變量柱塞泵V38F,V42F尺寸圖下載 變量柱塞泵V38FG,V42FG尺寸圖下載

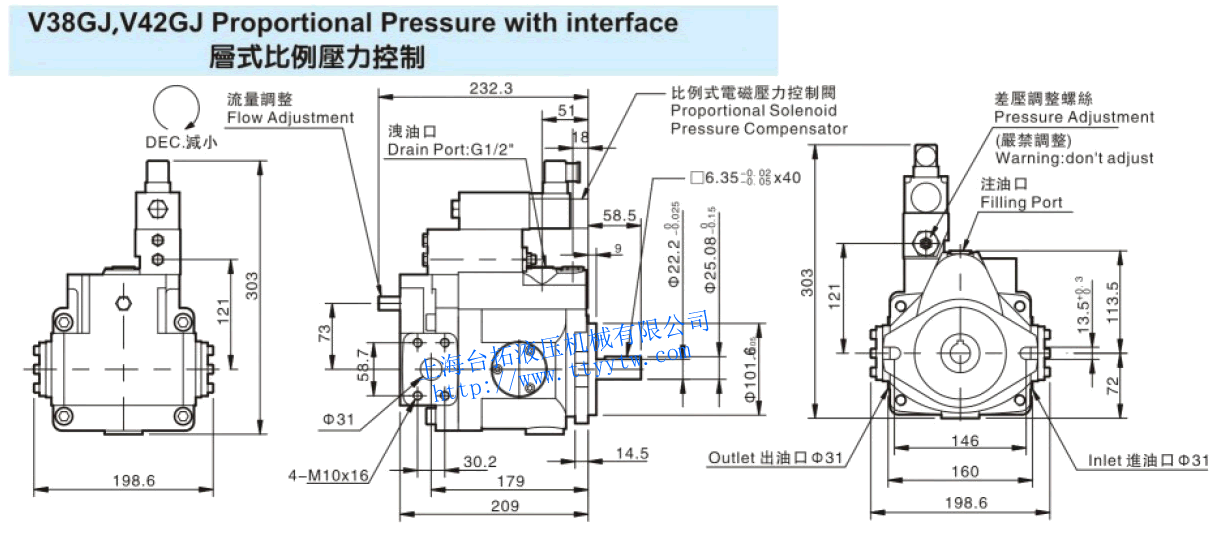

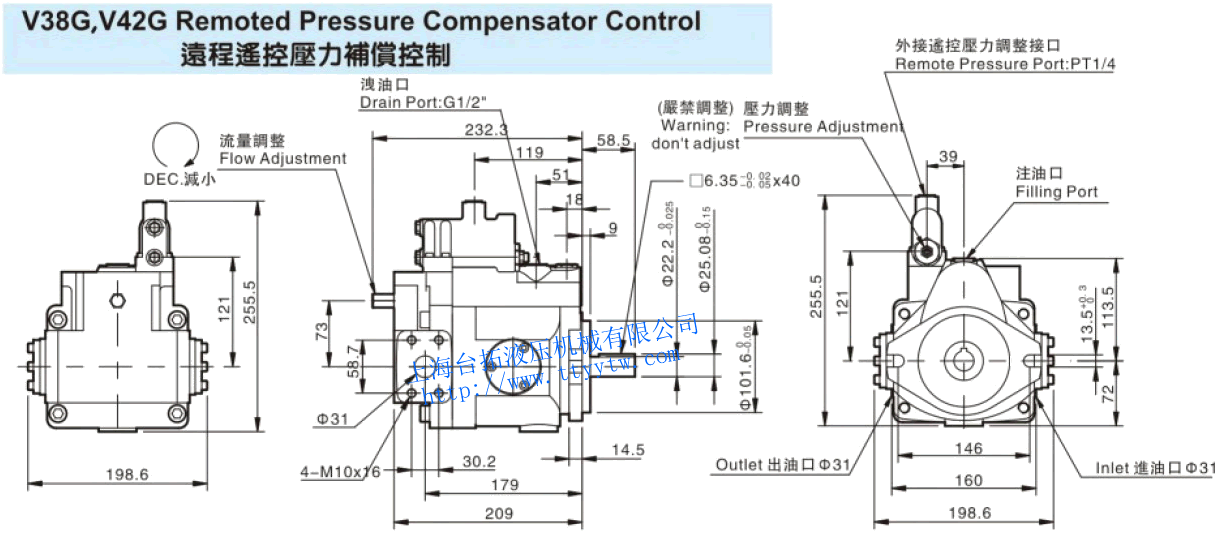

變量柱塞泵V38G,V42G尺寸圖下載 變量柱塞泵V38GJ,V42GJ尺寸圖下載

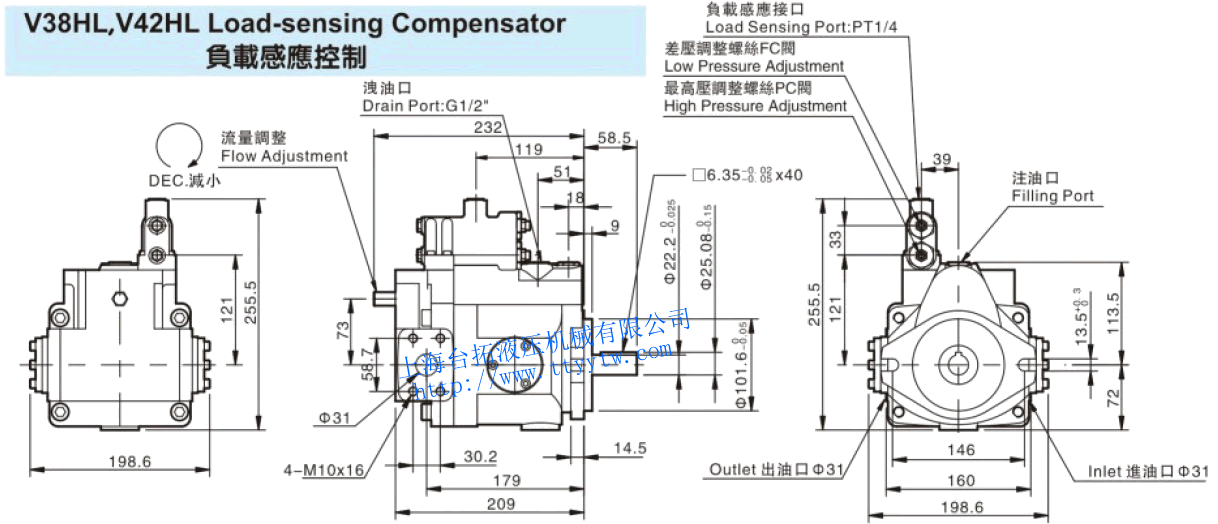

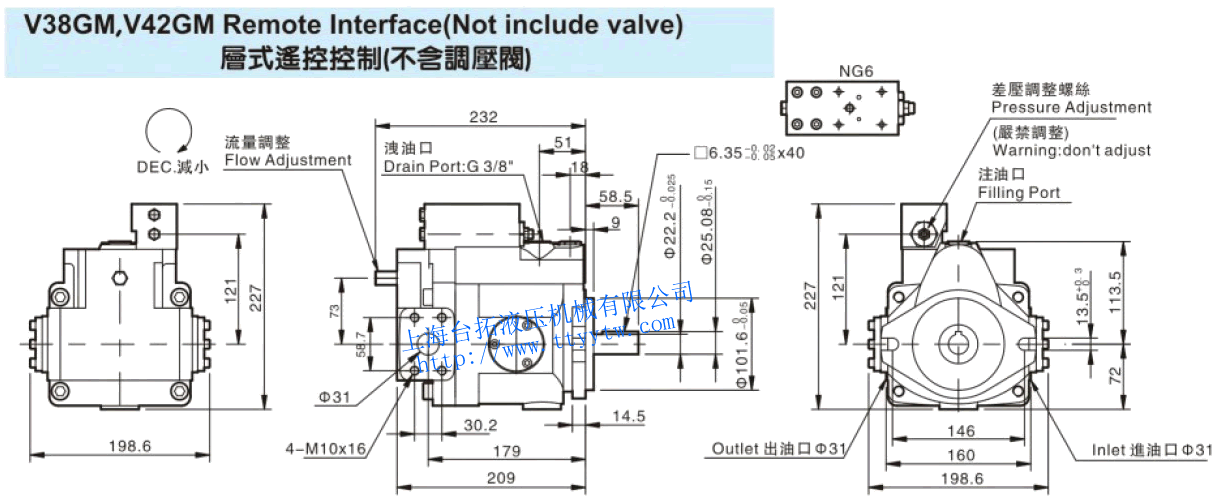

變量柱塞泵V38GM,V42GM尺寸圖下載 變量柱塞泵V38HL,V42HL尺寸圖下載

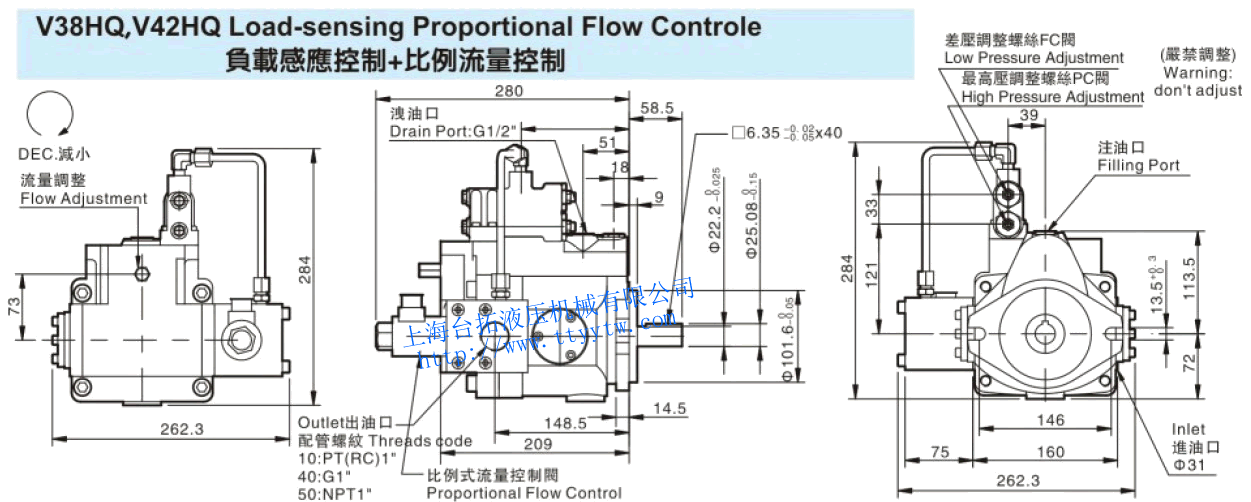

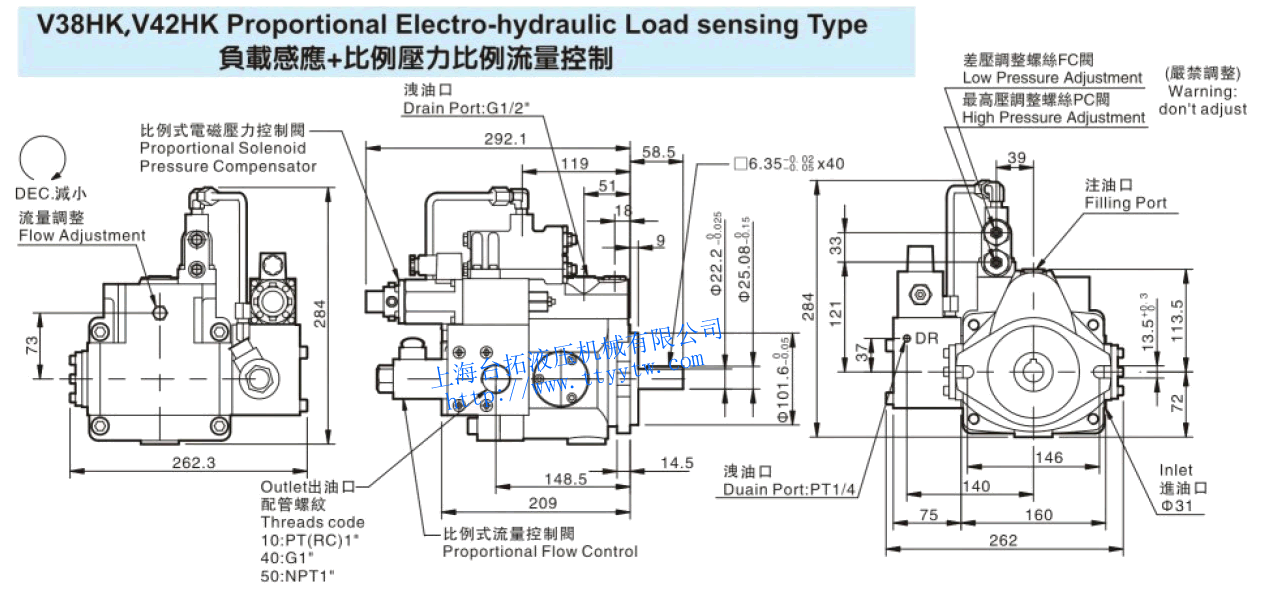

變量柱塞泵V38HK,V42HK尺寸圖下載 變量柱塞泵V38HQ,V42HQ尺寸圖下載

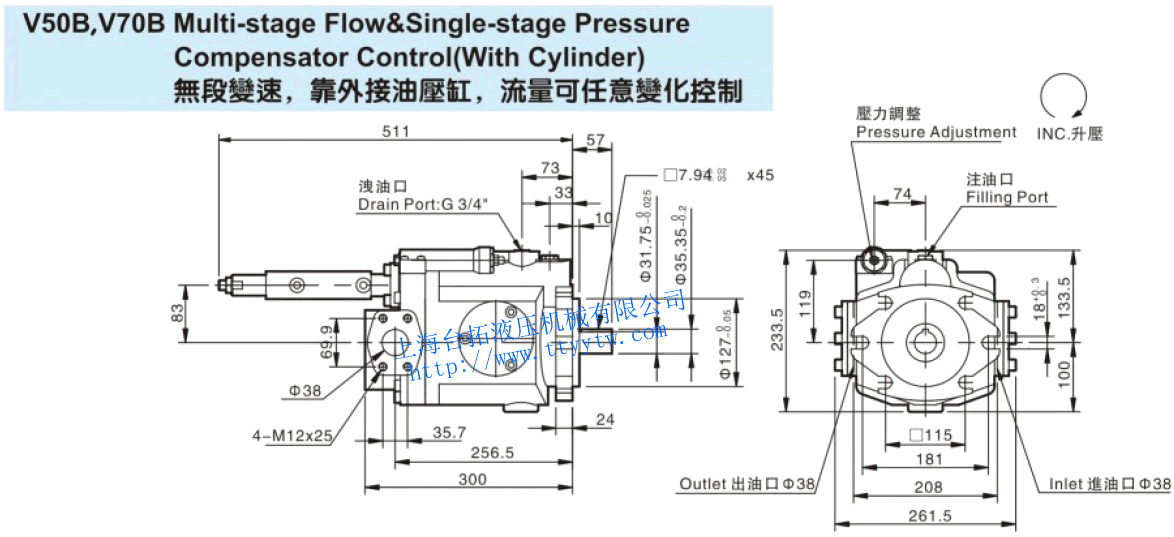

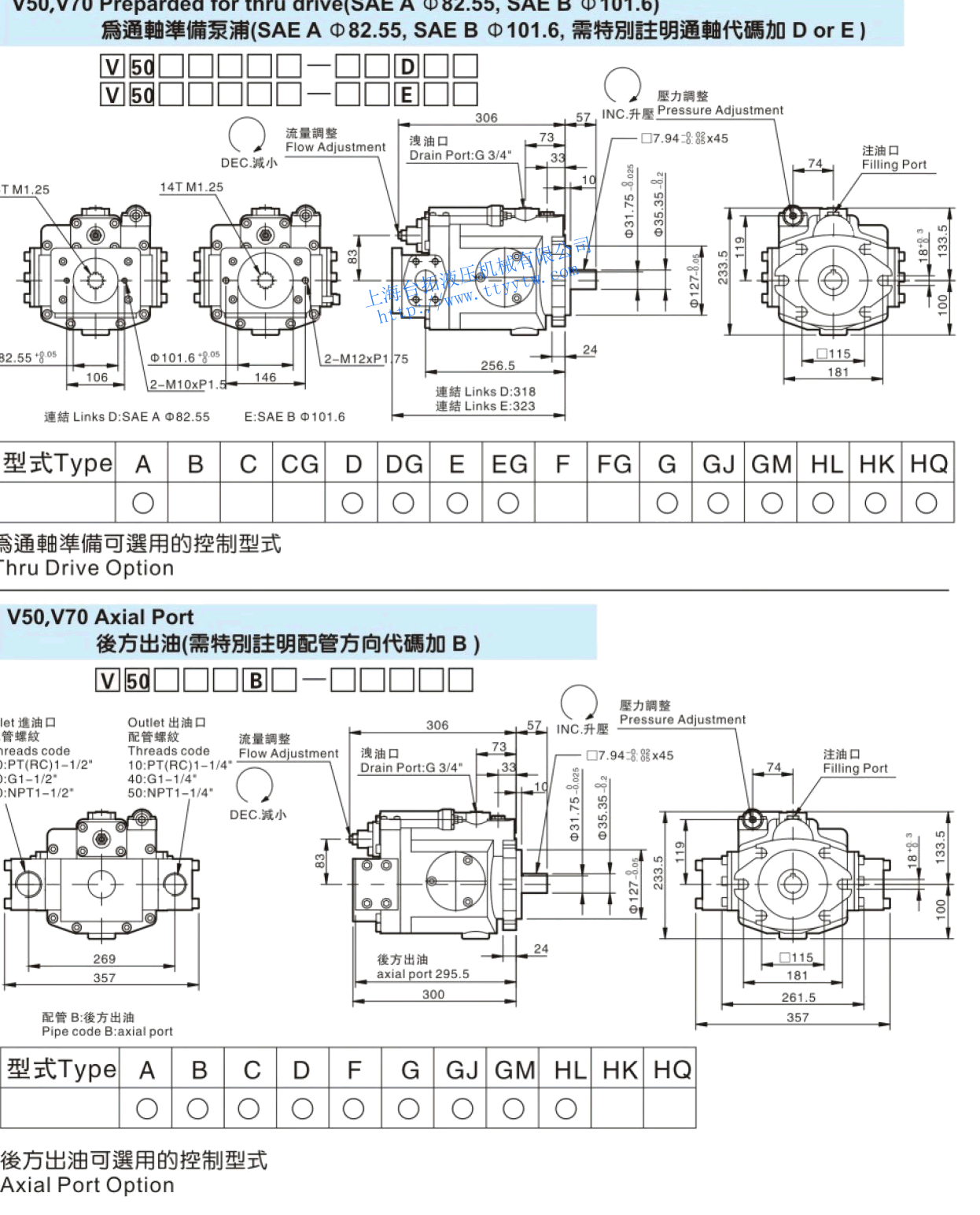

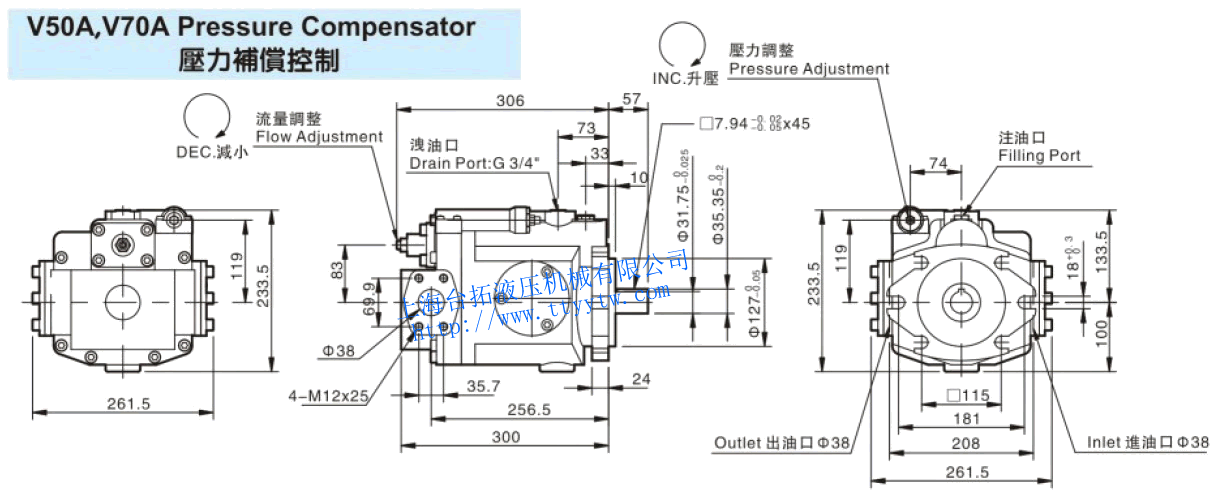

變量柱塞泵V50A,V70A尺寸圖下載 變量柱塞泵V50B,V70B尺寸圖下載

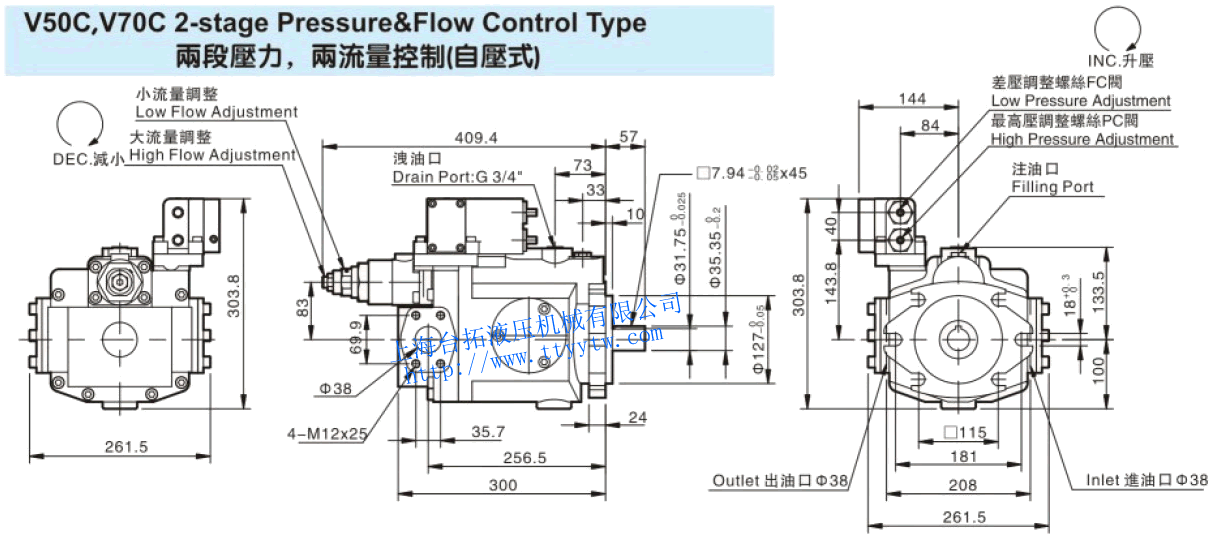

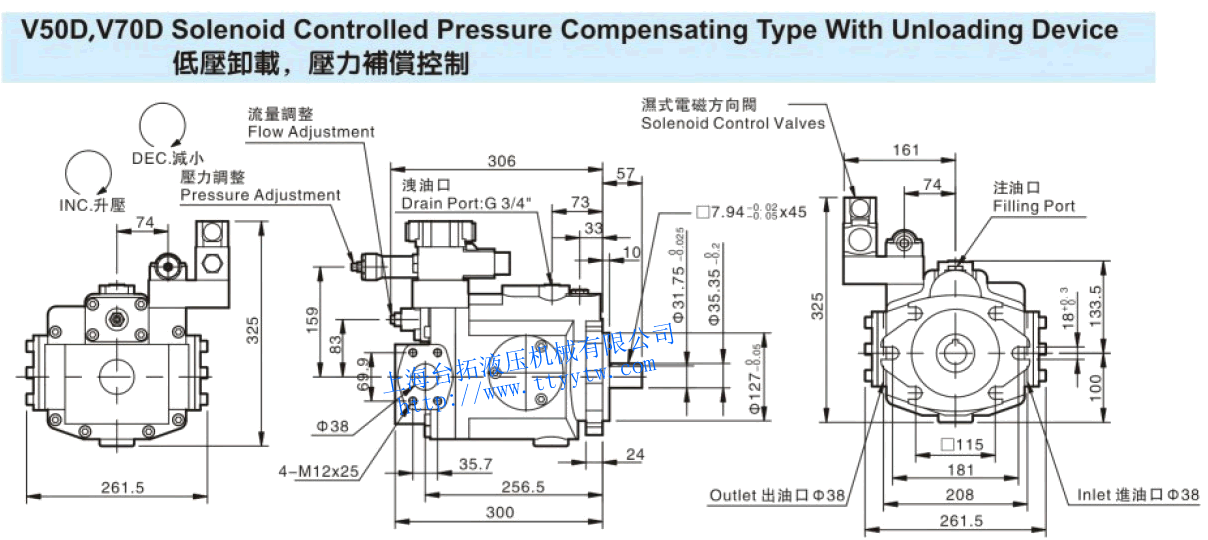

變量柱塞泵V50C,V70C尺寸圖下載 變量柱塞泵V50D,V70D尺寸圖下載

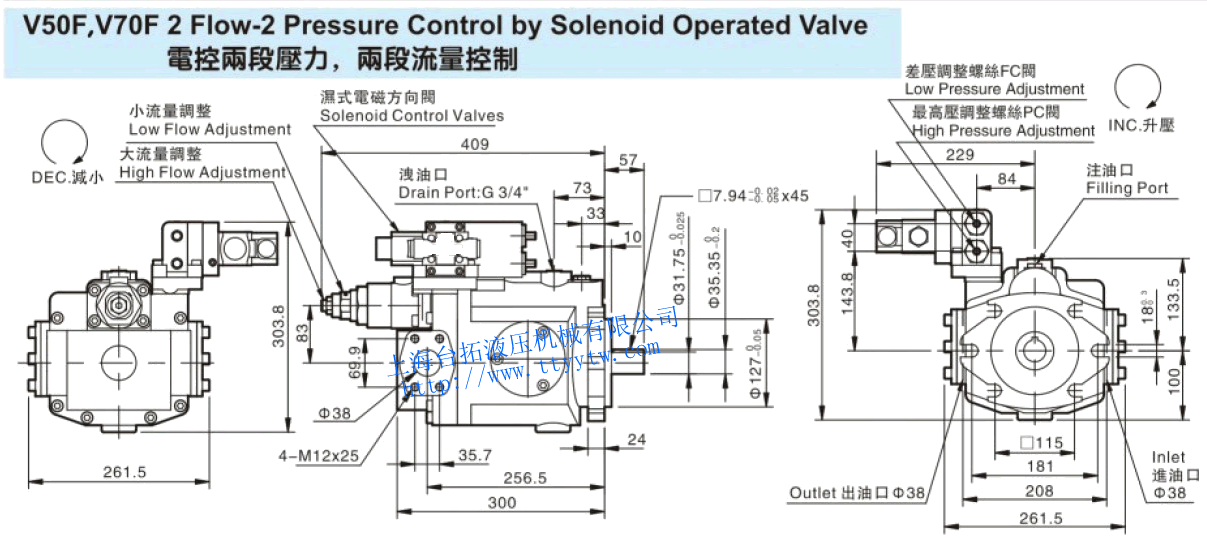

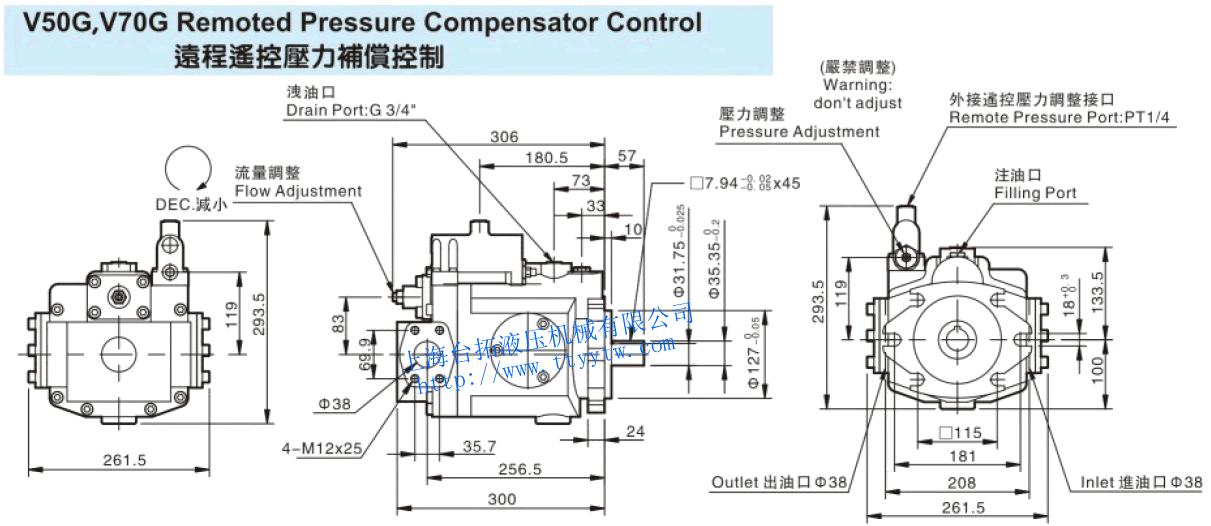

變量柱塞泵V50F,V70F尺寸圖下載 變量柱塞泵V50G,V70G尺寸圖下載

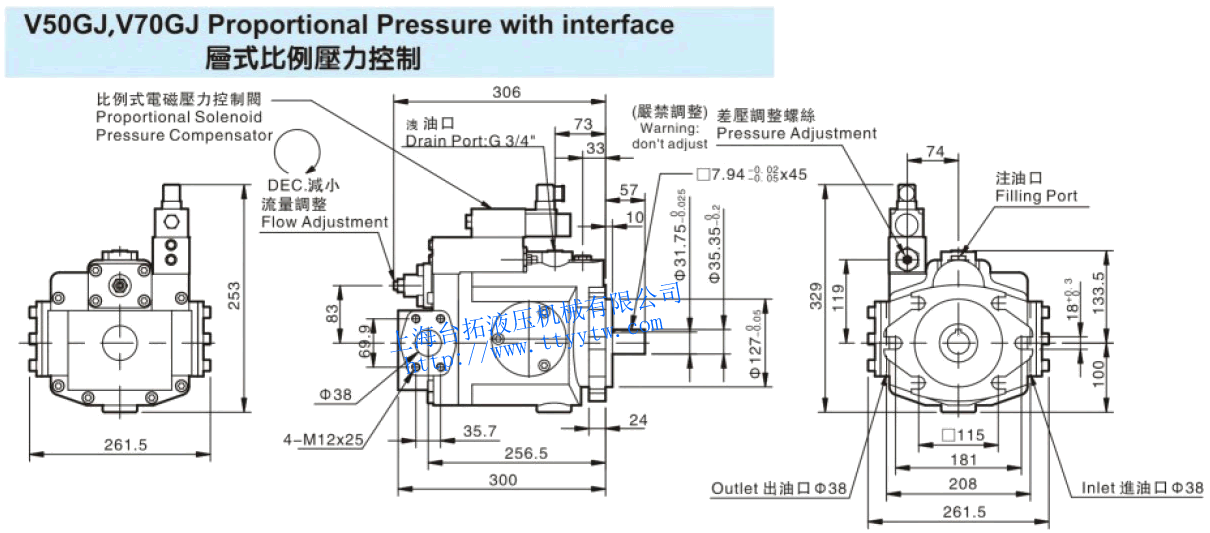

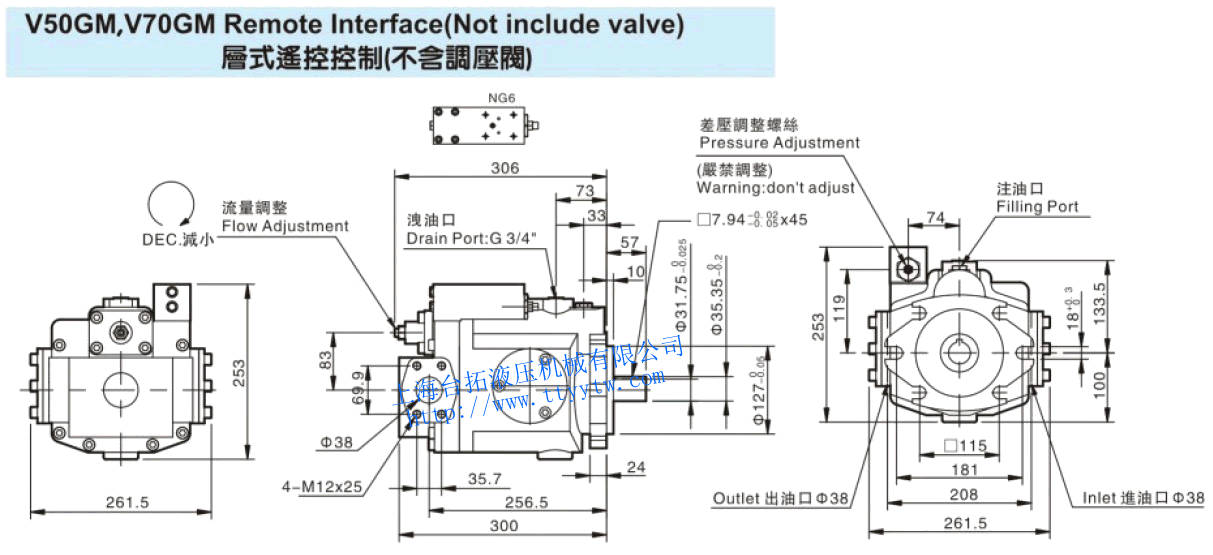

變量柱塞泵V50GJ,V70GJ尺寸圖下載 變量柱塞泵V50GM,V70GM尺寸圖下載

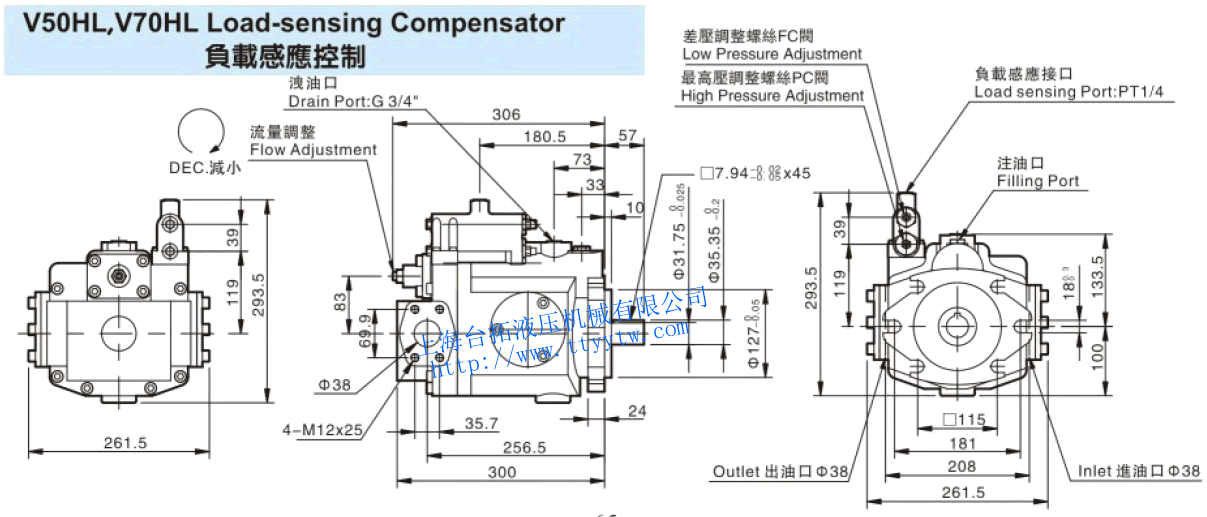

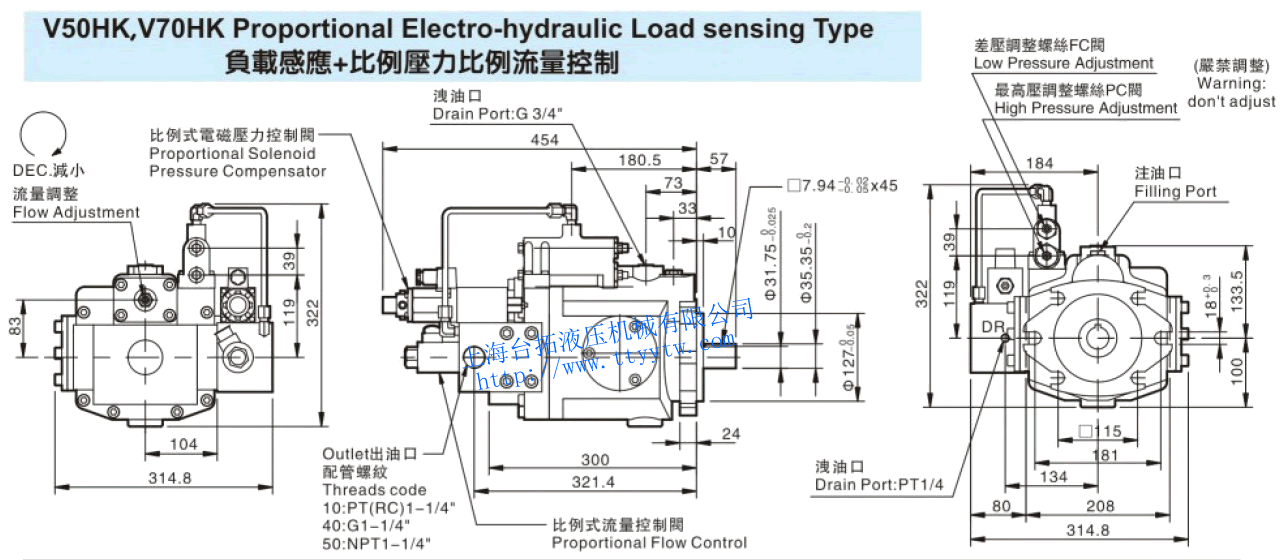

變量柱塞泵V50HL,V70HL尺寸圖下載 變量柱塞泵V50HK,V70HK尺寸圖下載

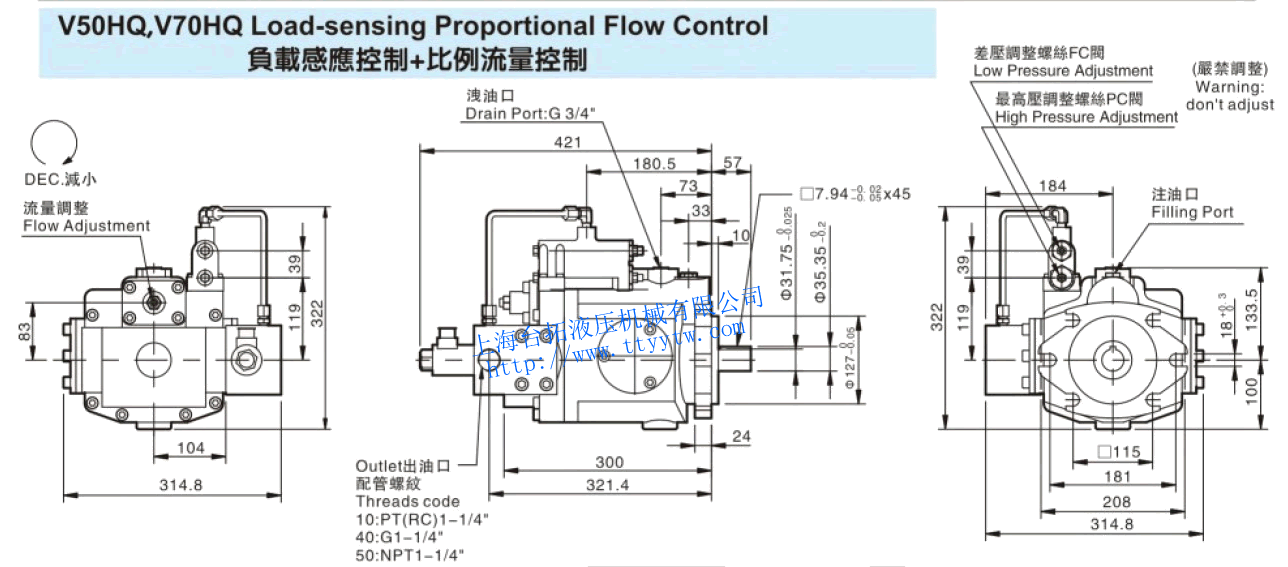

變量柱塞泵V50HQ,V70HQ尺寸圖下載

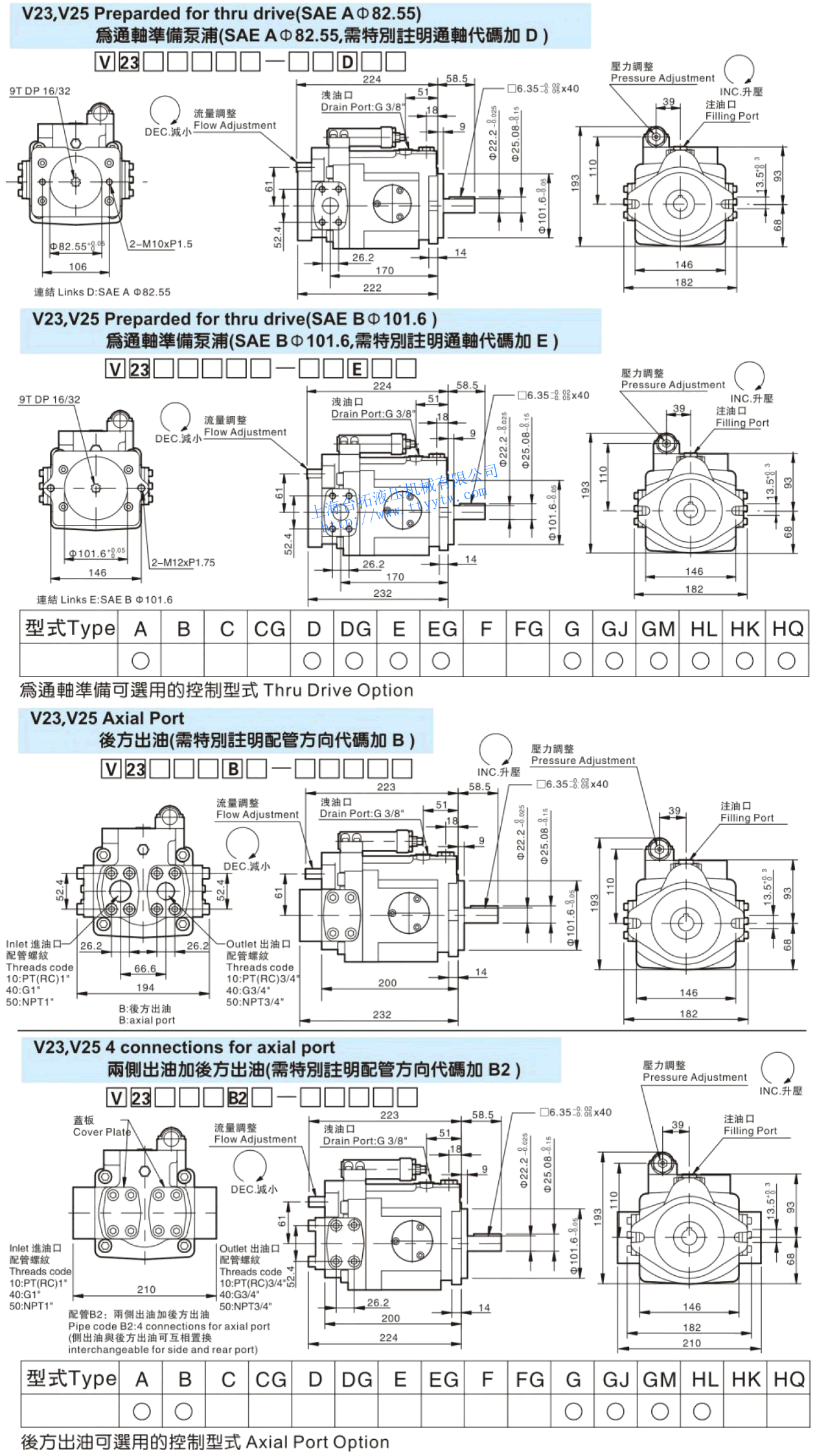

變量柱塞泵V15～V70配管方向出油方式尺寸圖
變量柱塞泵V15,V18出油方式尺寸圖下載 變量柱塞泵V23,V25出油方式尺寸圖下載
變量柱塞泵V38,V42出油方式尺寸圖下載 變量柱塞泵V50,V70出油方式尺寸圖下載
變量柱塞泵V15～V70性能特性

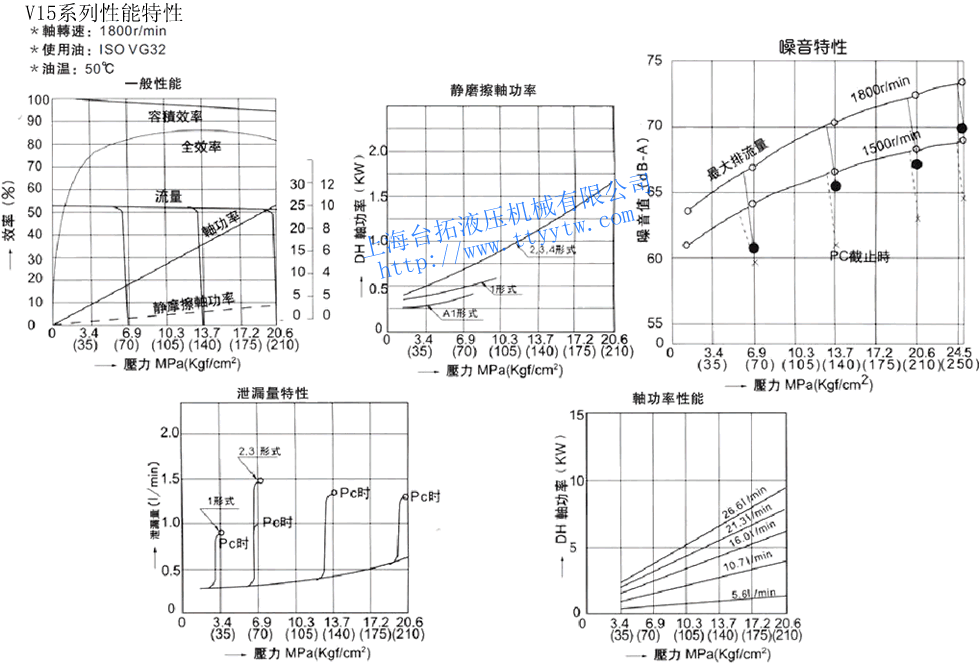

變量柱塞泵V15,V18性能特性下載 變量柱塞泵V23,V25性能特性下載

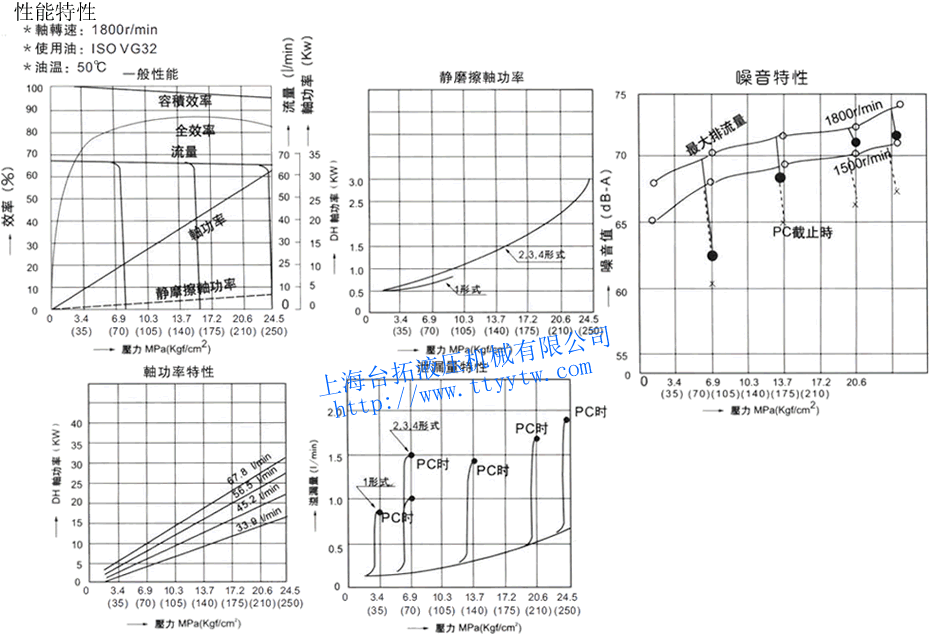

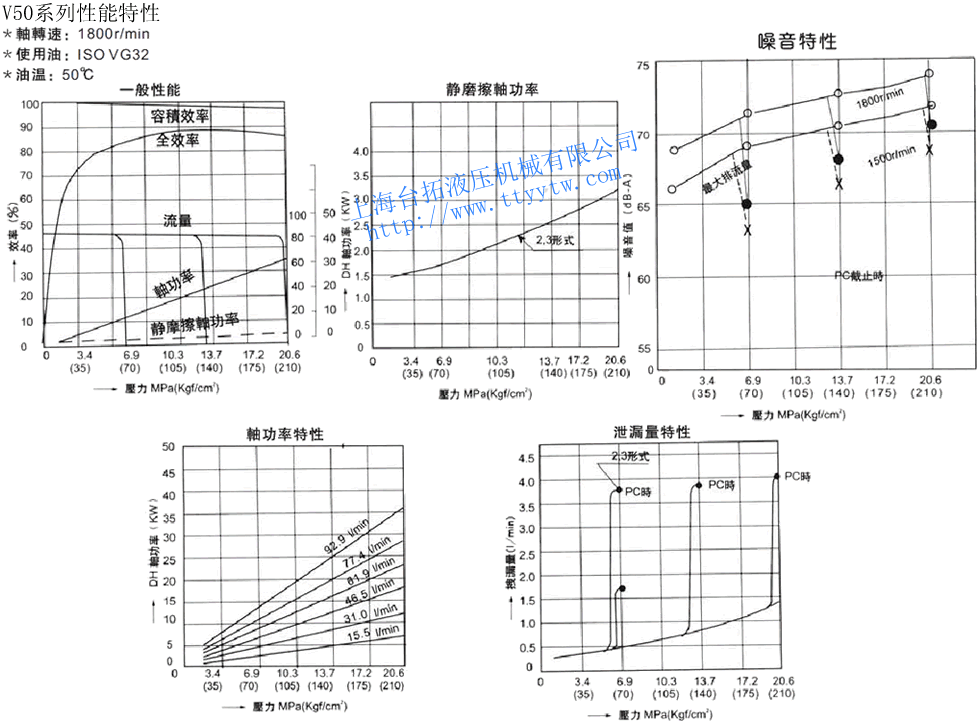

變量柱塞泵V38,V42性能特性下載 變量柱塞泵V50性能特性下載

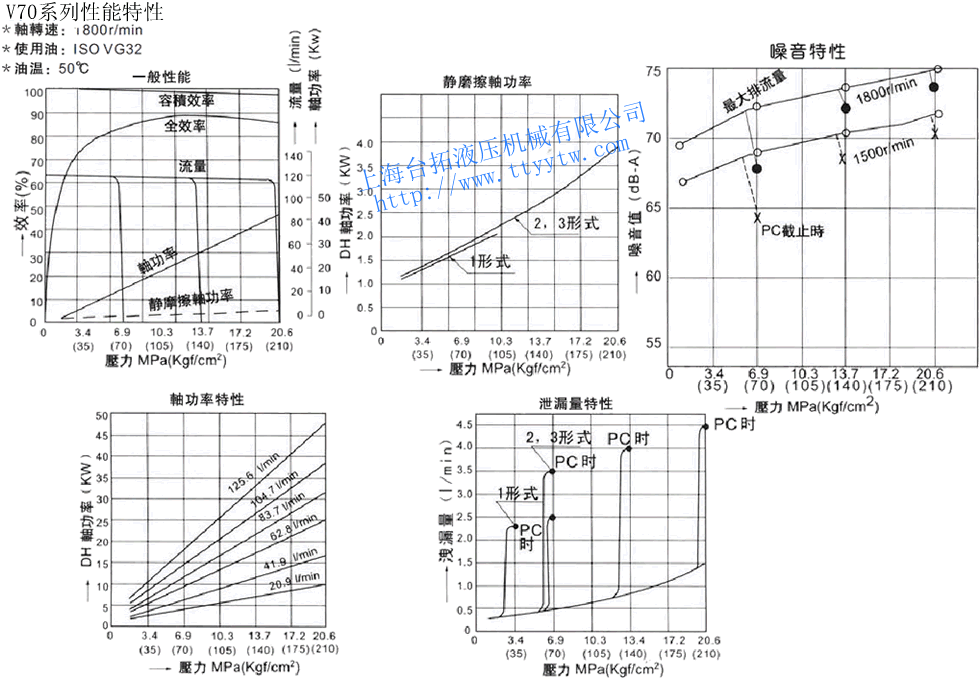

變量柱塞泵V70性能特性下載
